کارتریجهای فشارشکن با عملکرد پایلوت و پیستون متعادل، معمولاً شیرهای تنظیم فشار بسته هستند. هنگامی که فشار در ورودی (پورت ۱) به تنظیم شیر میرسد، شیر کنترل فشار شروع به باز شدن به سمت مخزن (پورت ۲) میکند و جریان را برای تنظیم فشار تنظیم میکند. این شیرها دقیق هستند، افزایش فشار کمی در مقابل جریان دارند، روان و بیصدا هستند و سرعت نسبتاً بالایی دارند.
تمام کارتریجهای فشارشکن دو پورتی (به جز فشارشکنهای پایلوت) از نظر فیزیکی و عملکردی قابل تعویض هستند (مسیر جریان یکسان، حفره یکسان برای اندازه فریم مشخص).
حداکثر فشار را در پورت ۲ میپذیرند؛ مناسب برای استفاده در مدارهای فشارشکن متقاطع. در صورت استفاده در مدارهای فشارشکن متقاطع، نشتی اهرم را در نظر بگیرید.
روزنه مرحله اصلی توسط یک صفحه فولادی ضد زنگ ۱۵۰ میکرونی محافظت میشود.
به دلیل نشتی اهرم برای استفاده در کاربردهای نگهداری بار مناسب نیست.
فشار برگشتی روی پورت مخزن (پورت ۲) مستقیماً با نسبت ۱:۱ به تنظیم شیر سان هیدرولیک اضافه میشود. کارتریجهای پیکربندیشده با آببندهای EPDM برای استفاده در سیستمهایی با سیالات فسفات استر هستند. قرار گرفتن در معرض سیالات، گریسها و روانکنندههای پایه نفتی به آببندها آسیب میرساند.
کنترلهای W و Y (در صورت وجود) را میتوان با یا بدون تنظیم ویژه مشخص کرد. هنگامی که هیچ تنظیم ویژهای مشخص نشده باشد، شیر کاهنده فشار با استفاده از کنترل W یا Y در تمام محدوده خود قابل تنظیم است. هنگامی که یک تنظیم ویژه مشخص شده باشد، این تنظیم نشان دهنده حداکثر تنظیم شیر است.
شیرهای کارتریجی مقاوم در برابر خوردگی برای استفاده در محیطهای خورنده در نظر گرفته شدهاند و با پسوند کد مدل /AP برای اجزای خارجی از جنس فولاد ضد زنگ یا /LH برای اجزای خارجی آبکاری شده با روی-نیکل شناسایی میشوند. برای همه گزینهها به بخش پیکربندی مراجعه کنید. برای جزئیات بیشتر، لطفاً به صفحه مواد ساختمانی واقع در زیر منابع فنی مراجعه کنید.
دارای ساختار شناور خورشیدی است تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.

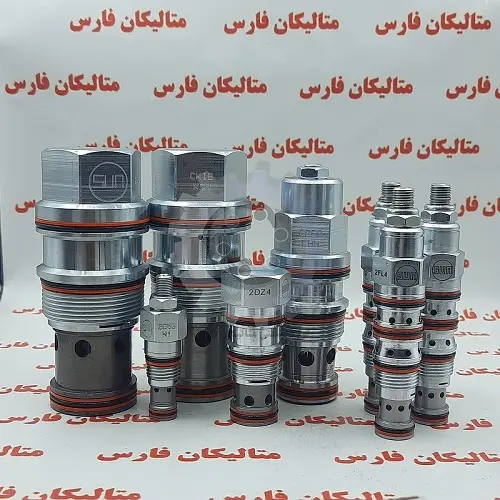

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RPEC KBN

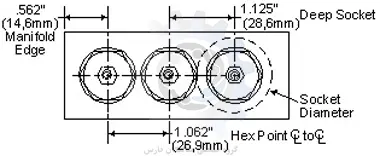

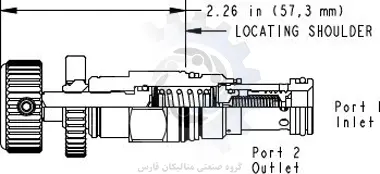

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RPEC KBN براساس کد فنی حفره T-10A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد.
ب: ابعاد شش گوش آچارخور ولو مدل RPEC KBN سایز 7/8 اینچ می باشد.
پ: دنده شیر کارتیج ولو سان مدل RPEC KBN سایز M20 می باشد.
- این شیر کارتریج مدل RPEC KBN ظرفیت 25 گالن بر دقیقه می باشد.
- همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
- تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.
- حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 2 قطره در دقیقه نرمال خواهد بود.
- سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک ۷/۸ اینچ می باشد.
- سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز ۵/۳۲ اینچ می باشد.
- سایز مهره شش گوش نصب شده بروی این شیر ۹/۱۶ اینچ می باشد.
- گشتاور مهره بروی هد شیر برابر با ۸۰ تا ۹۰ پوند بر اینچ می باشد.
- وزن کلی شیر کارتریج سان مدل RPEC KBN برابر با ۰.۳۹ پوند می باشد.
- اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
- درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RPEC KBN با کدفنی بونا: ۹۹۰۰۱۰۰۰۷ قابل عرضه است.
- درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: ۹۹۰۰۱۰۰۰۲ قابل تامین است.
- درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RPEC KBN باکدفنی ۹۹۰۰۱۰۰۰۶ قابل ارائه است.
وزن : 0.177 کیلوگرم
