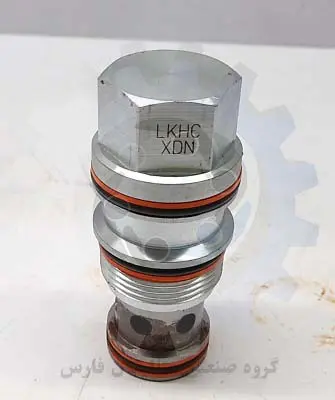

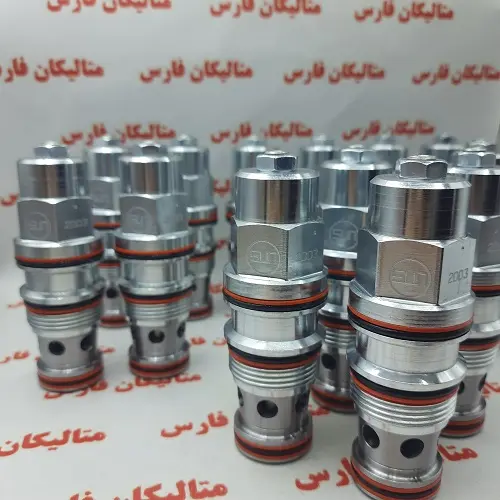

چک ولو هیدرولیکی سان مدل LKHC XDN
در دسترس بودن: موجود
توضیحات کوتاه: ویژگی های فنی چک ولو هیدرولیکی سان مدل LKHC XDN این سوپاپهای منطقی نامتعادل، عناصر سوئیچینگ دو طرفه هستند که بهصورت فنری بسته میشوند. فشار در هر یک از درگاههای کاری 1 یا 2، شیر کنترل فشار را بیشتر به موقعیت بسته سوق میدهد در حالی که فشار در پورت 3 تمایل به باز کردن آن دارد. نیروی ایجاد شده در پورت 3 باید بیشتر از مجموع نیروهای وارد شده در پورت 1 و پورت 2 به اضافه نیروی فنر برای باز شدن شیر باشد. توجه: مساحت پایلوت (پورت 3) 1.8 برابر مساحت در پورت 1 و 2.25 بر...

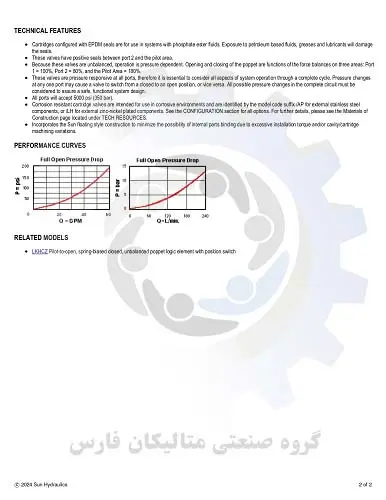

ویژگی های فنی چک ولو هیدرولیکی سان مدل LKHC XDN
این سوپاپهای منطقی نامتعادل، عناصر سوئیچینگ دو طرفه هستند که بهصورت فنری بسته میشوند. فشار در هر یک از درگاههای کاری 1 یا 2، شیر کنترل فشار را بیشتر به موقعیت بسته سوق میدهد در حالی که فشار در پورت 3 تمایل به باز کردن آن دارد. نیروی ایجاد شده در پورت 3 باید بیشتر از مجموع نیروهای وارد شده در پورت 1 و پورت 2 به اضافه نیروی فنر برای باز شدن شیر باشد. توجه: مساحت پایلوت (پورت 3) 1.8 برابر مساحت در پورت 1 و 2.25 برابر مساحت در پورت 2 است.
کارتریج های پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.
این شیرهای کنترل فشار دارای کیت مثبت بین پورت 2 و ناحیه پیلوت هستند.
از آنجایی که این شیرها نامتعادل هستند، عملکرد به فشار بستگی دارد. باز و بسته شدن پاپت توابع تعادل نیرو در سه ناحیه است: پورت 1 = 100٪، پورت 2 = 80٪، و منطقه خلبان = 180٪.
این شیرهای سان هیدرولیک در تمام پورت ها پاسخگوی فشار هستند، بنابراین ضروری است که تمام جنبه های عملکرد سیستم در یک چرخه کامل در نظر گرفته شود. تغییرات فشار در هر پورت ممکن است باعث شود سوپاپ از حالت بسته به حالت باز تغییر کند یا برعکس. تمام تغییرات فشار ممکن در مدار کامل باید در نظر گرفته شود تا طراحی سیستم ایمن و کاربردی تضمین شود.
تمام پورت ها 5000 psi (350 بار) را می پذیرند.
شیرهای کارتریج مقاوم در برابر خوردگی برای استفاده در محیطهای خورنده در نظر گرفته شدهاند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل شناسایی میشوند. برای همه گزینه ها به بخش CONFIGURATION مراجعه کنید. برای جزئیات بیشتر، لطفا به صفحه مصالح ساختمانی که در زیر منابع فناوری قرار دارد مراجعه کنید.
دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

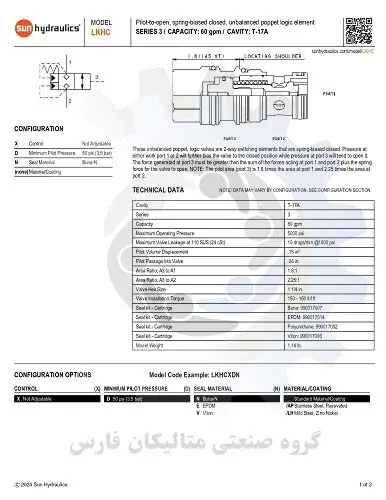

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل LKHC XDN

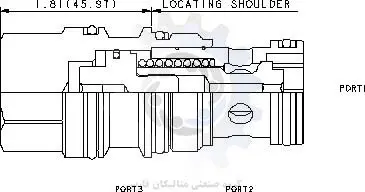

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل LKHC XDN براساس کد فنی حفره T-17A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 - 160 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدلLKHC XDN سایز 1 1/4 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل LKHC XDN سایز M36 می باشد
این شیر کارتریج مدل LKHC XDN ظرفیت 60 گالن بر دقیقه می باشد
6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 10 قطره در دقیقه نرمال خواهد بود.
10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 1/4 اینچ می باشد.
14 . وزن کلی شیر کارتریج سان مدل LKHC XDN برابر با 1.14 پوند می باشد.
اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری سه این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل LKHC XDN با کدفنی بونا: 990017007 قابل عرضه است
16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990017002 قابل تامین است
17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل LKHC XDN باکدفنی 990017006 قابل ارائه است.
