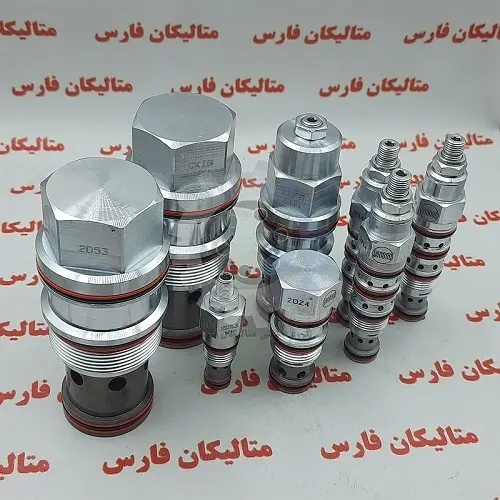

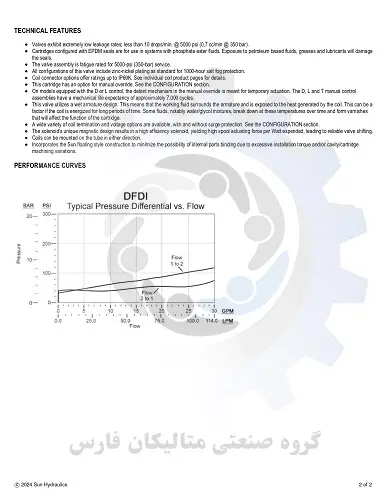

این کارتریج دو حالته، دو طرفه و دو طرفه با کنترل سلونوئیدی، یک شیر جهتدار به سبک پاپت با عملکرد پایلوت و با قابلیت بررسی جریان آزاد معکوس است. این شیر در پیکربندیهای نرمال باز یا نرمال بسته موجود است. به دلیل ساختار پاپت، نشتی بسیار کمی دارد.
این شیر کنترل فشار برای استفاده با کویلهای سری 740 و 747 طراحی شده است.
شیرهای کاهش فشار نرخ نشتی بسیار کمی دارند؛ کمتر از 10 قطره در دقیقه در 5000 psi (0.7 cc/min @ 350 bar).
کارتریجهای پیکربندی شده با آببندیهای EPDM برای استفاده در سیستمهایی با سیالات فسفات استر هستند. قرار گرفتن در معرض سیالات، گریسها و روانکنندههای نفتی به آببندیها آسیب میرساند.
مجموعه شیر کاهنده فشار برای سرویس 5000 psi (350 bar) دارای رتبه خستگی است.
تمام پیکربندیهای این شیر سان هیدرولیک شامل آبکاری روی-نیکل به عنوان استاندارد برای محافظت در برابر مه نمکی به مدت 1000 ساعت است.
گزینههای اتصال کویل رتبهبندیهایی تا IP69K را ارائه میدهند. برای جزئیات بیشتر به صفحات محصول کویل مراجعه کنید.
این کارتریج دارای گزینهای برای لغو دستی است. به بخش پیکربندی مراجعه کنید.
در مدلهای مجهز به کنترل D یا L، مکانیزم نگهدارنده در لغو دستی برای فعالسازی موقت در نظر گرفته شده است. مجموعههای کنترل دستی D، L و T دارای طول عمر مکانیکی تقریباً 7000 سیکل هستند.
این شیر هیدرولیک کارتریج SUN از طراحی آرمیچر مرطوب استفاده میکند. این بدان معناست که سیال عامل آرمیچر را احاطه کرده و در معرض گرمای تولید شده توسط کویل قرار میگیرد. اگر کویل برای مدت طولانی انرژی داشته باشد، این میتواند یک عامل باشد. برخی از سیالات، به ویژه مخلوطهای آب/گلیکول، در این دماها به مرور زمان تجزیه میشوند و لاکهایی تشکیل میدهند که بر عملکرد کارتریج تأثیر میگذارند.
طیف گستردهای از گزینههای سرسیم و ولتاژ، با و بدون محافظت در برابر نوسانات برق، در دسترس هستند. به بخش پیکربندی مراجعه کنید.
طراحی مغناطیسی منحصر به فرد سلونوئید منجر به یک سلونوئید با راندمان بالا میشود که نیروی محرک اهرم بالایی را به ازای هر وات مصرفی ایجاد میکند و منجر به تعویض شیر قابل اعتماد میشود. کویلها را میتوان در هر دو جهت روی لوله نصب کرد.
دارای ساختار شناور خورشیدی است تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.

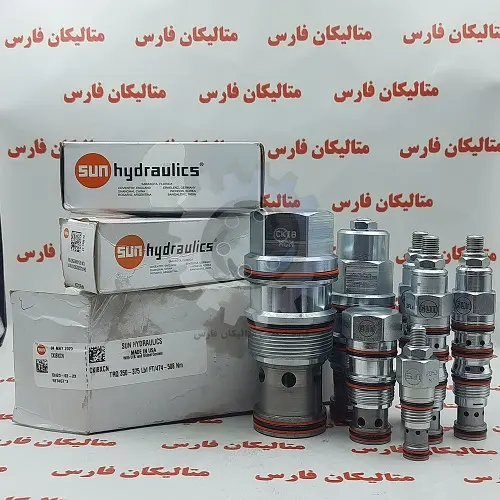

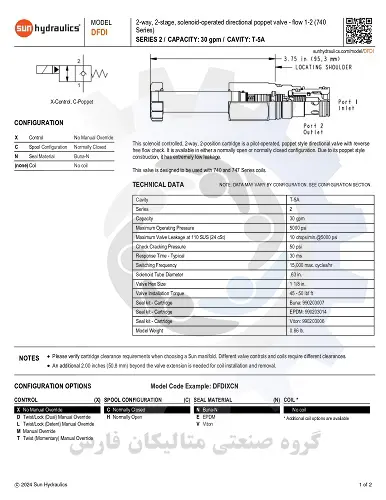

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل DFDI XCN

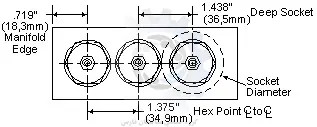

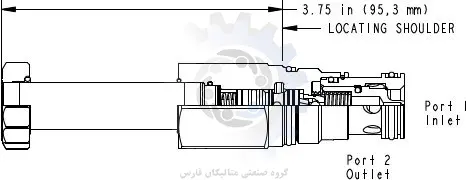

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل DFDI XCN براساس کد فنی حفره T-5A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 45 - 50 پوند بر فوت می باشد.
ب: ابعاد شش گوش آچارخور ولو مدل DFDI XCN سایز 1 1/8 اینچ می باشد.
پ: دنده شیر کارتریج ولو سان مدل DFDI XCN سایز 1"-14 UNS می باشد.
- این شیر کارتریج مدل DFDI XCN ظرفیت 30 گالن بر دقیقه می باشد.
- همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
- حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل DFDI XCN در حالت نصب مجدد تا 10 قطره در دقیقه نرمال خواهد بود.
- فشار بررسی برای اطمینان از عدم وجود ترک در قطعه، 50 psi می باشد.
- سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک ۱ ۱/۸ اینچ می باشد.
- وزن کلی شیر کارتریج سان مدل DFDI XCN برابر با ۰.۸۶ پوند می باشد.
- اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری دو این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
- درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل DFDI XCN با کدفنی بونا: ۹۹۰۲۰۳۰۰۷ قابل عرضه است.
- درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل DFDI XCN باکدفنی ۹۹۰۲۰۳۰۰۶ قابل ارائه است.
وزن : 0.39 کیلوگرم
