ویژگیهای فنی
شیرهای توالی پیستونی متعادل و با عملکرد پایلوت، هنگامی که فشار در ورودی (پورت ۱) از تنظیم شیر کاهش فشار بیشتر شود، جریان را به مدار ثانویه میرسانند. تنظیم فشار یک شیر توالی، فشار در پورت ۱ را نسبت به فشار در تخلیه (پورت ۳) کنترل میکند. این شیرهای کنترل فشار نسبت به فشار برگشتی در پورت ۲ (توالی) تا تنظیم شیر حساس نیستند. در صورت وجود فشار در خط برگشت، میتوان از آنها برای تنظیم فشار به جای شیرهای اطمینان دو پورتی استفاده کرد.
هر کارتریج ولو سان توالی سه پورتی از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه فریم مشخص).

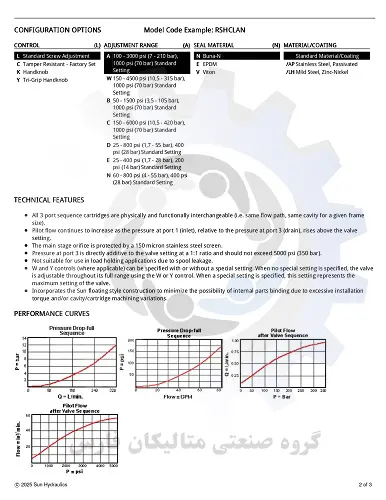

جریان پایلوت همچنان با افزایش فشار در پورت ۱ (ورودی)، نسبت به فشار در پورت ۳ (تخلیه)، بالاتر از تنظیم شیر کاهنده فشار ، افزایش مییابد.
روزنه مرحله اصلی توسط یک صفحه فولادی ضد زنگ ۱۵۰ میکرونی محافظت میشود.
فشار در دهانه ۳ مستقیماً با تنظیم شیر سان هیدرولیک با نسبت ۱:۱ افزایش مییابد و نباید از ۵۰۰۰ psi (۳۵۰ بار) تجاوز کند.
به دلیل نشتی اهرم، برای استفاده در کاربردهای نگهداری بار مناسب نیست.
کنترلهای W و Y (در صورت لزوم) را میتوان با یا بدون تنظیم ویژه مشخص کرد. هنگامی که تنظیم ویژهای مشخص نشده باشد، شیر لاجیک سان هیدرولیک با استفاده از کنترل W یا Y در تمام محدوده خود قابل تنظیم است. هنگامی که تنظیم ویژهای مشخص شده باشد، این تنظیم نشان دهنده حداکثر تنظیم شیر است.
دارای ساختار شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

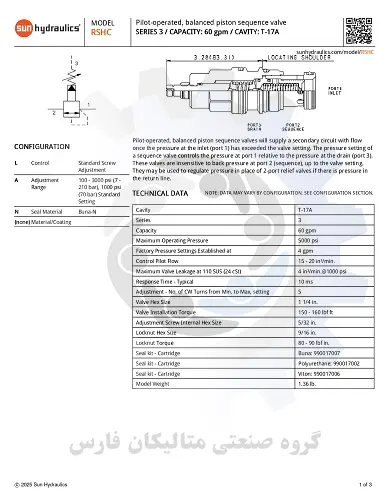

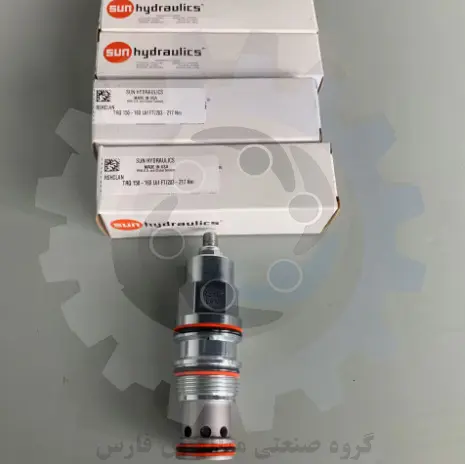

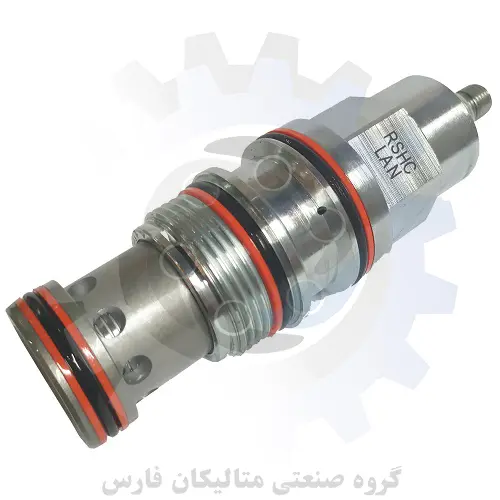

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RSHC LAN

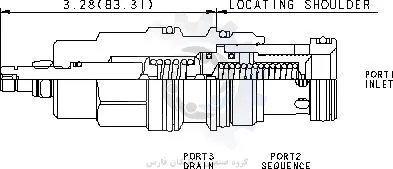

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RSHC LAN براساس کد فنی حفره T-17A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 - 160 پوند بر فوت می باشد.
ب: ابعاد شش گوش آچارخور ولو مدل RSHC LAN سایز 1 1/4 اینچ می باشد.
پ: دنده شیر کارتریج ولو سان مدل RSHC LAN سایز M36 می باشد.
- این شیر کارتریج مدل RSHC LAN ظرفیت 60 گالن بر دقیقه می باشد.
- همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
- تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.
- حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل RSHC LAN در حالت نصب مجدد تا 4 قطره در دقیقه نرمال خواهد بود.
- سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک ۱ ۱/۴ اینچ می باشد.
- سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز ۵/۳۲ اینچ می باشد.
- سایز مهره شش گوش نصب شده بروی این شیر ۹/۱۶ اینچ می باشد.
- گشتاور مهره بروی هد شیر برابر با ۸۰ - ۹۰ پوند بر اینچ می باشد.
- وزن کلی شیر کارتریج سان مدل RSHC LAN برابر با ۱.۳۶ پوند می باشد.
- اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 3 این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
- درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RSHC LAN با کدفنی بونا: ۹۹۰۰۱۷۰۰۷ قابل عرضه است.
- درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: ۹۹۰۰۱۷۰۰۲ قابل تامین است.
- درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RSHC LAN باکدفنی ۹۹۰۰۱۷۰۰۶ قابل ارائه است.
وزن : 0.617 کیلوگرم
