شیرهای سوزنی با چک جریان معکوس، روزنههای کاملاً قابل تنظیمی هستند که برای تنظیم جریان استفاده میشوند. آنها بی نهایت از بسته شدن کامل تا حداکثر قطر روزنه قابل تنظیم هستند. یک سوپاپ چک با ظرفیت بالا یکپارچه جریان نامحدودی را از پورت 2 تا پورت 1 فراهم می کند. آنها فشار را جبران نمی کنند.
همه کارتریج های کنترل جریان 2 پورت از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش کارتریج از سطح نصب ممکن است متفاوت باشد.
از آنجایی که شیرهای سوزنی دستگاههای غیر جبرانکنندهای هستند، اندازه روزنه ثابت، جریان را از طریق شیر متناسب با ریشه دوم اختلاف فشار در پورتهای 1 و 2 تنظیم میکند.
مکانیزم تنظیم متعادل امکان تنظیم آسان حتی در فشارهای بالا را فراهم می کند.
طراحی دهانه لبه تیز تغییرات جریان را به دلیل تغییرات ویسکوزیته به حداقل می رساند.
دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

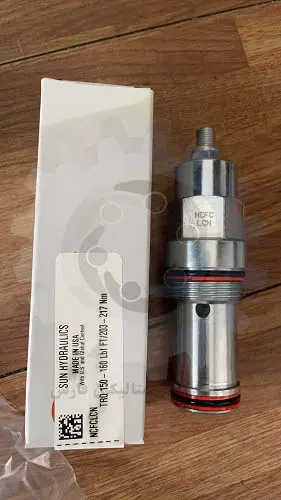

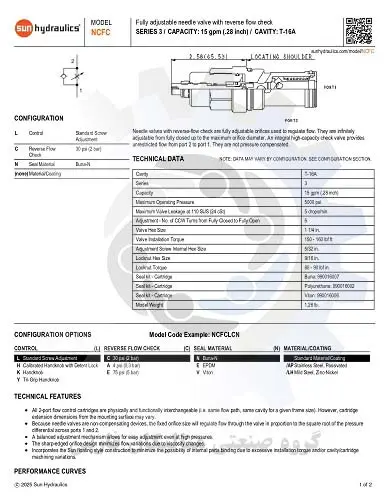

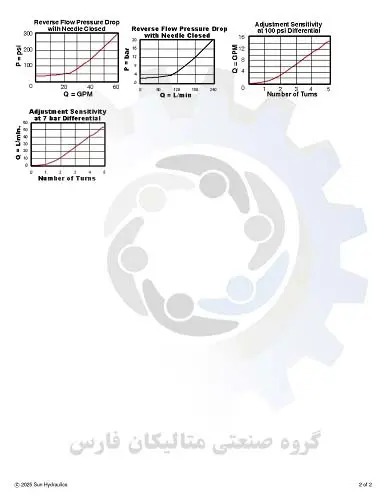

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل NCFC LCN

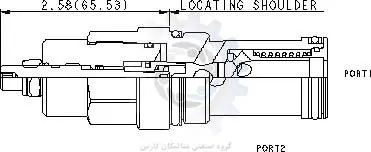

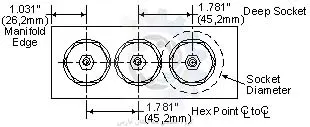

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل NCFC LCN براساس کد فنی حفره T-16A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 - 160 پوند بر فوت می باشد.
ب: ابعاد شش گوش آچارخور ولو مدل NCFC LCN سایز 1 1/4 اینچ می باشد.
پ: دنده شیر کارتیج ولو سان مدل NCFC LCN سایز M36 می باشد.
- این شیر کارتریج مدل NCFC LCN ظرفیت 15 گالن بر دقیقه می باشد.
- همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
- حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.
- سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 1/4 اینچ می باشد.
- سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.
- سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.
- گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
- وزن کلی شیر کارتریج سان مدل NCFC LCN برابر با 1.26 پوند می باشد.
- اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری سه این شرکت می باشد.
-
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
- درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل NCFC LCN با کدفنی بونا: 990016007 قابل عرضه است.
- درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990016002 قابل تامین است.
- درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل NCFC LCN باکدفنی 990016006 قابل ارائه است.
