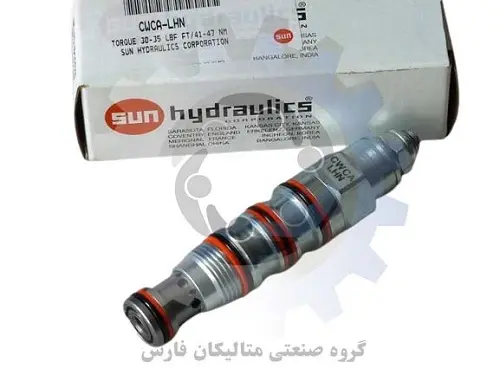

لاجیک کانتربالانس ولو سان مدل CWCA
در دسترس بودن: موجود
توضیحات کوتاه: ویژگی های فنی لاجیک کانتربالانس ولو سان مدل CWCA شیر کانتربالانس هیدرولیکی با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر لاجیک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده فشار با نرخ تعیین شده توسط نسبت پیلوت. فشار برگشتی در پورت 2 بر تنظیم سوپاپ تأثیر نمی گذارد زیرا محفظه فنر به شیر (درگاه 4) اشار...

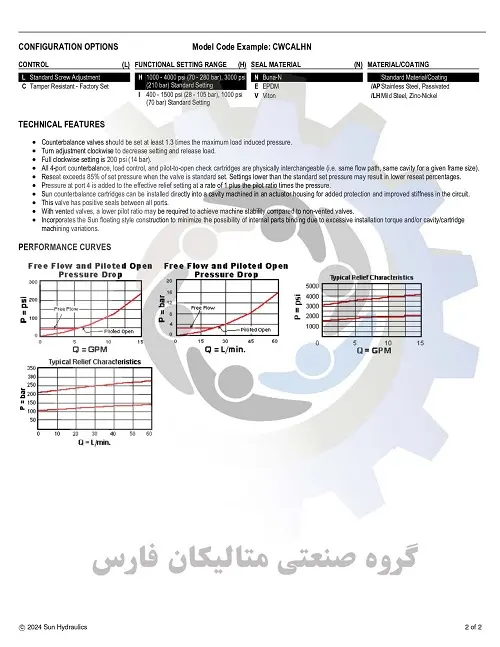

ویژگی های فنی لاجیک کانتربالانس ولو سان مدل CWCA
شیر کانتربالانس هیدرولیکی با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر لاجیک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده فشار با نرخ تعیین شده توسط نسبت پیلوت. فشار برگشتی در پورت 2 بر تنظیم سوپاپ تأثیر نمی گذارد زیرا محفظه فنر به شیر (درگاه 4) اشاره می کند.
از نام های دیگر این شیر هیدرولیک کارتریج سان SUN می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد.
شیرهای ضد تعادل باید حداقل 1.3 برابر حداکثر فشار ناشی از بار تنظیم شوند.
تنظیم را در جهت عقربه های ساعت بچرخانید تا تنظیم و بار را آزاد کنید.
تنظیم کامل در جهت عقربه های ساعت 200 psi (14 بار) است.
همه کارتریج sun hydraulic ، کنترل بار، و کارتریجهای چک پیلوت به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).
هنگامی که شیر استاندارد تنظیم شده باشد، قرارگیری مجدد از 85٪ فشار تنظیم شده بیشتر می شود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد پایینتر نشستن شود.
فشار در پورت 4 با نرخ 1 به اضافه نسبت پیلوت ضربدر فشار به تنظیم موثر کمک میکند.
کانتر بالانس هیدرولیک را می توان مستقیماً در یک حفره ماشینکاری شده در محفظه محرک برای محافظت بیشتر و سفتی بهبود یافته در مدار نصب کرد.
این ولو هیدرولیکی سان بین تمام پورت ها آب بندی مثبت دارد.
در شیرهای هواکش، نسبت پایلوت کمتری ممکن است برای دستیابی به پایداری ماشین در مقایسه با شیرهای بدون تهویه مورد نیاز باشد.
دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

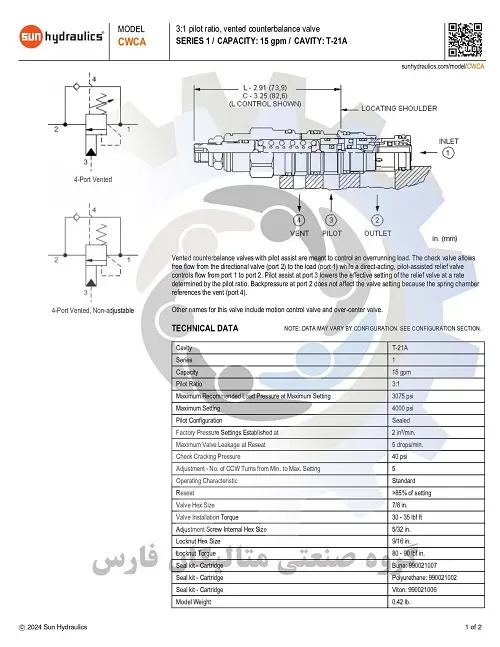

مشخصات تکنیکی لاجیک کانتربالانس ولو سان مدل CWCA

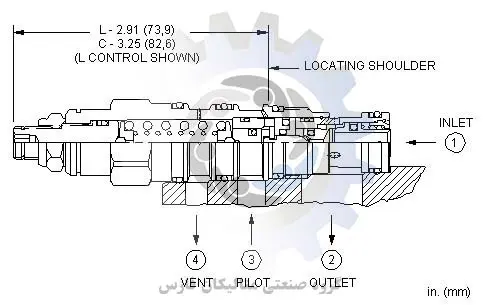

- ابعاد حفره های طراحی و تولید شده بروی شیر کانتربالانس سان مدل CWCA براساس کد فنی حفره T-21A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل CWCA سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل CWCA سایز M20 می باشد
- این شیر کارتریج مدل CWCA ظرفیت 15 گالن بر دقیقه می باشد
4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 3:1 می باشد.
5. حداکثر فشار بار توصیه شده برای کارتریج ولو هیدرولیک sun hydraulicمدل CWCA در حداکثر تنظیم برابر با 3075 psi می باشد.
6. همچنین حداکثر فشار تنظیم 4000 psi برای شیر کنترل فشار Sun hydraulic مدل CWCA می باشد.
7. تنظیمات فشار لاجیک کانتربالانس ولو، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.
8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.
9. فشار بررسی برای اطمینان از عدم وجود ترک در قطعه، 40 psi می باشد.
10 . سایز آچارخور اصلی شش گوش کارتریج SUN hydraulicمدل CWCA 7/8 اینچ می باشد.
11 . سایز پیچ تنظیم داخلی شش گوش این شیر سان هیدرولیک برابر با سایز 5/32 اینچ می باشد.
12 . سایز مهره شش گوش نصب شده بروی این فشارشکن Sun hydraulic 9/16 اینچ می باشد.
13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
14 . وزن کلی این شیر کانتربالانس هیدرولیکی sun برابر با 0.42 پوند می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CWCA با کدفنی بونا: 990021007 قابل عرضه است
16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990021002 قابل تامین است
17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CWCA باکدفنی 990021006 قابل ارائه است.
- اطلاعات فنی نصب لاجیک کانتربالانس ولو بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
