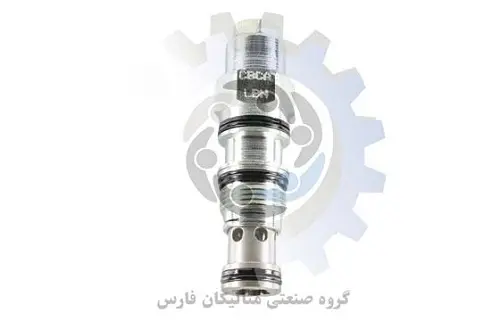

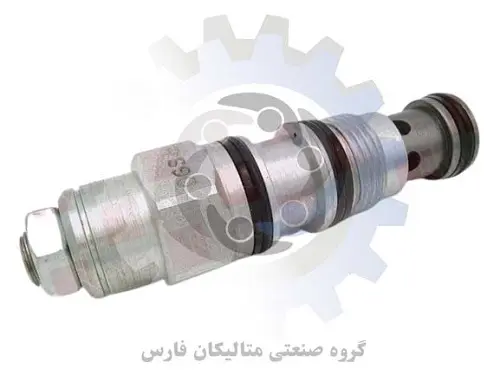

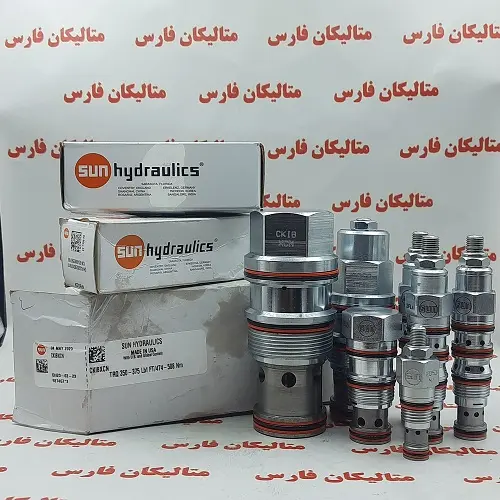

لاجیک ولو مدل CBCA-LBN
در دسترس بودن: موجود
توضیحات کوتاه: ویژگی های فنی لاجیک ولو مدل CBCA-LBN شیرهای ضد تعادل با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده فشار با نرخ تعیین شده توسط نسبت پیلوت. از نام های دیگر این شیرهای کاهش فشار SUN hydraulic می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد. شیرهای ضد تعادل ب...
ویژگی های فنی لاجیک ولو مدل CBCA-LBN
شیرهای ضد تعادل با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده فشار با نرخ تعیین شده توسط نسبت پیلوت.
از نام های دیگر این شیرهای کاهش فشار SUN hydraulic می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد.
شیرهای ضد تعادل باید حداقل 1.3 برابر حداکثر فشار ناشی از بار تنظیم شوند.
تنظیم را در جهت عقربه های ساعت بچرخانید تا تنظیم ولو هیدرولیکی سان و بار را آزاد کنید.
تنظیم کامل در جهت عقربه های ساعت کمتر از 200 psi (14 بار) است.
فشار برگشتی در پورت 2 با نسبت 1 بعلاوه نسبت پایلوت ضربدر فشار برگشتی به تنظیم موثر کمک می کند.
هنگامی که شیر استاندارد تنظیم شده باشد، قرارگیری مجدد از 85٪ فشار تنظیم شده بیشتر می شود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد پایینتر نشستن شود.
این ولو هیدرولیکی سان کیت مثبتی در قسمت پیلوت ندارد و تا 3 اینچ در دقیقه@1000 psi (45 میلی لیتر در دقیقه@70 بار) بین پورت 2 و پورت 3 عبور می کند. این مورد در مدارهای master-slave مورد توجه قرار می گیرد. و در تست نشتی مجموعه های سوپاپ سیلندر.
کانتربالانس هیدرولیکی با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.
لاجیک کانتربالانس ولو SUN را می توان مستقیماً در یک حفره ماشینکاری شده در محفظه محرک برای محافظت بیشتر و سفتی بهبود یافته در مدار نصب کرد.
دو فشار ترک خوردگی شیر چک موجود است. از چک 25 psi (1,7 bar) استفاده کنید مگر اینکه کاویتاسیون محرک نگران کننده باشد.
همه کارتریجهای 3 پورت تعادل، کنترل بار، و کارتریجهای چک پیلوت به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).
شیر های کارتریج مقاوم در برابر خوردگی برای استفاده در محیط های خورنده در نظر گرفته شده اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل مشخص می شوند. برای همه گزینه ها به بخش CONFIGURATION مراجعه کنید. برای جزئیات بیشتر، لطفا به صفحه مصالح ساختمانی که در زیر منابع فناوری قرار دارد مراجعه کنید.
دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

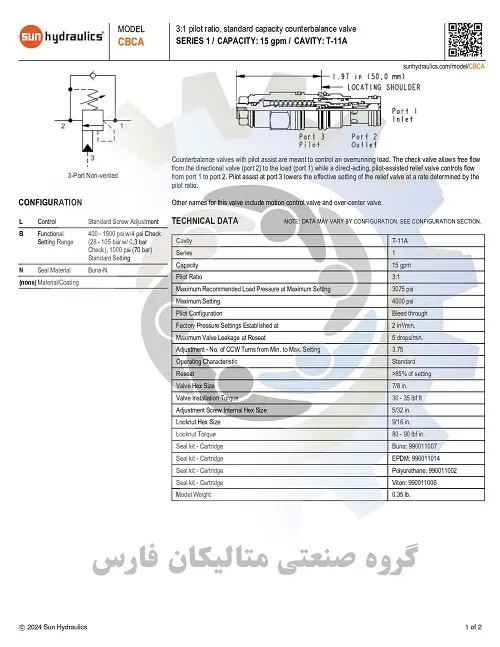

مشخصات تکنیکی لاجیک ولو مدل CBCA-LBN

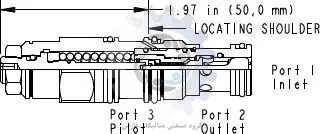

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CBCA-LBN براساس کد فنی حفره T-11A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل CBCA-LBN سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل CBCA-LBN سایز M20 می باشد
- این لاجیک کانتربالانس مدل CBCA-LBN ظرفیت 15 گالن بر دقیقه می باشد
4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 3:1 می باشد.
5. حداکثر فشار بار توصیه شده برای کارتریج ولو هیدرولیک sun hydraulicمدل CBCA-LBN در حداکثر تنظیم برابر با 3075 psi می باشد.
6. همچنین حداکثر فشار تنظیم 4000 psi برای شیر کنترل فشار Sun hydraulic مدل CBCA-LBN می باشد.
7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.
8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.
10 . سایز آچارخور اصلی شش گوش کارتریج SUN hydraulicمدل CBCA-LBN 7/8 اینچ می باشد.
11 . سایز پیچ تنظیم داخلی شش گوش این شیر سان هیدرولیک برابر با سایز 5/32 اینچ می باشد.
12 . سایز مهره شش گوش نصب شده بروی این فشارشکن Sun hydraulic 9/16 اینچ می باشد.
13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
14 . وزن کلی این شیر کارتریج هیدرولیک sun برابر با 0.35 پوند می باشد.

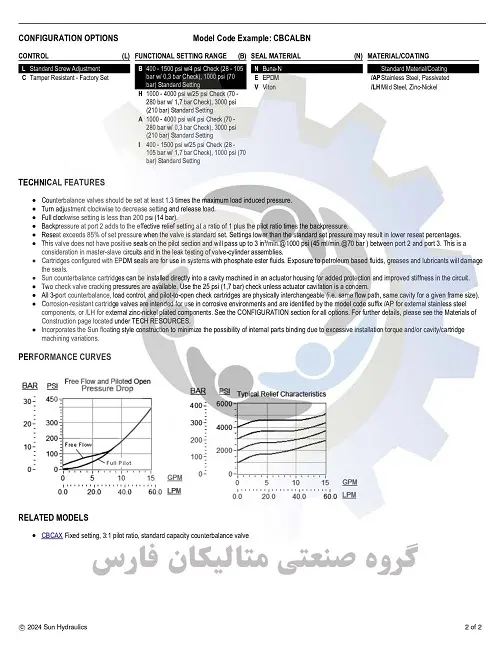

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CBCA-LBN با کدفنی بونا: 990011007 قابل عرضه است
16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990011002 قابل تامین است
17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CBCA-LBN باکدفنی 990011006 قابل ارائه است.
- اطلاعات فنی نصب لاجیک ولو مدل CBCA-LBN بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
کانتربالانس
کانتر بالانس هیدرولیک
لاجیک کانتربالانس ولو
کانتربالانس هیدرولیکی
شیر کانتربالانس
شیر کانتربالانس هیدرولیکی
لاجیک کانتربالانس
شیر لاجیک
متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
وزن : 161 کیلوگرم
