فیلتر رگولاتور فستو مدل MS9-LFR پارت نامبر (562531)

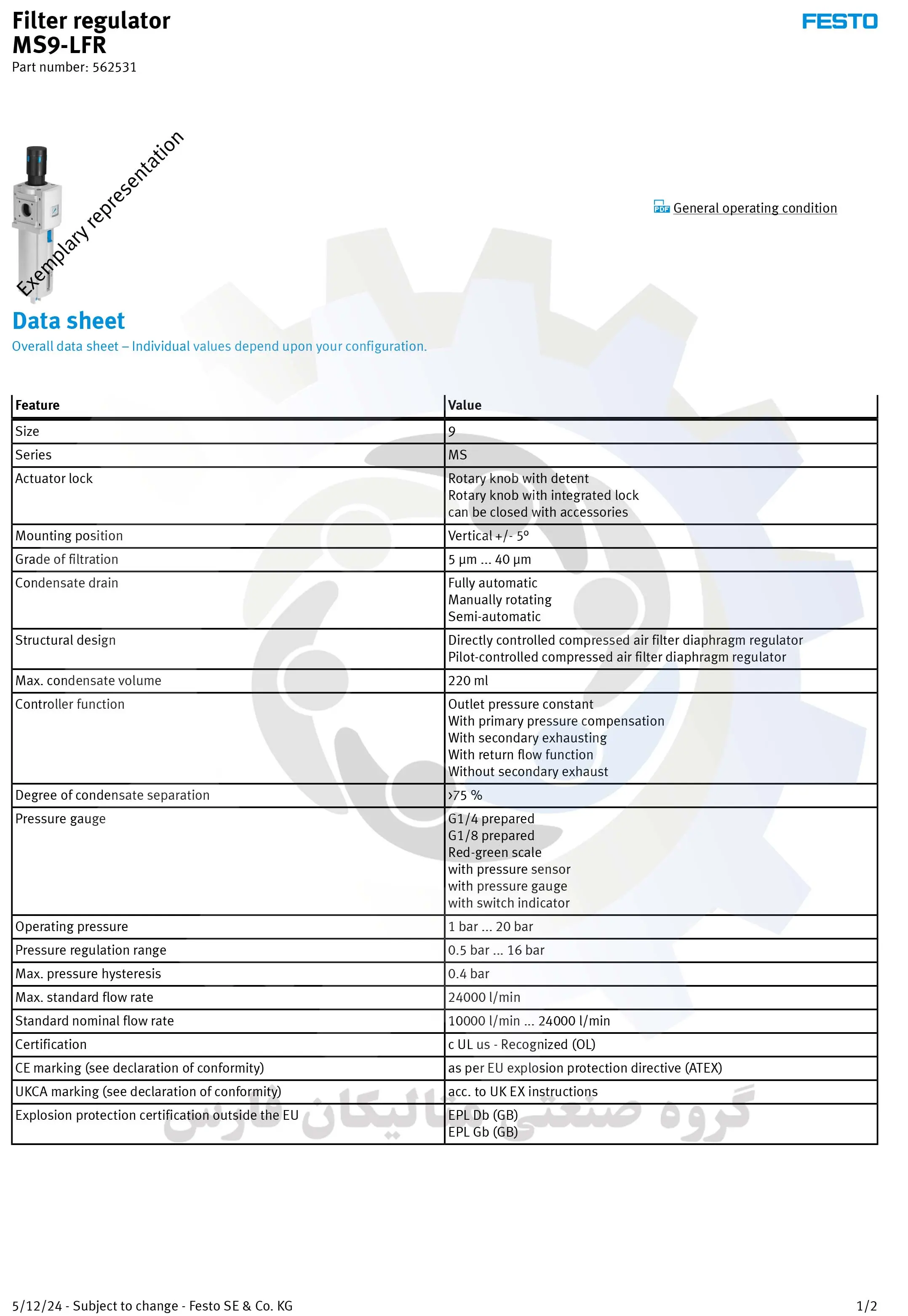

مشخصات فنی  فیلتر رگولاتور فستو مدل  MS9-LFR (562531)

سایز این نوع رگولاتور MS9-LFR از نوع 9 می باشد

همچنین این نوع فیلتر رگولاتور از سری MS  می باشد.

سیستم قفل کن عملگر این محصول از نوع دستگیره چرخشی با مهار می باشد.

نحوه قرارگیری فیلتر رگولاتور فستو مدل MS9-LFR برابر با عمودی +/- 5 درجه می باشد.

دقت فیلتراسیون این نوع رگولاتور هوا فستو برابر با 5 میکرومتر ... 40 میکرومتر میکرون می باشد

نحوه تخلیه مایعات جمع شده در کاسه رگولاتور فستو مدل MS9-LFR به صورت  تمام اتوماتیک ،چرخش دستی و نیمه خود کار می باشد.

طرح ساختاری این محصول پنوماتیک رگولاتور دیافراگم فیلتر هوای فشرده با کنترل مستقیم و رگولاتور دیافراگم فیلتر هوای فشرده با کنترل خلبان می باشد.

حداکثرظرفیت حجم میعانات درون این رگولاتور FESTO برابر با 220 میلی لیتر می باشد.

این رگولاتور فستو تیپ MS9-LFR همچنین دارای فشارسنج سایز G1/4 و G1/8 می باشد

فشارعملیاتی این رگولاتور هوا فستو از 0.1 تا 2 مگاپاسکال و به واحدی دیگر نیز 1 تا 20 بار می باشد

این رگولاتور را میتوان در محدوده تنظیم فشار 0.5 تا 16 بار تنظیم نمود.

حداکثر هیسترزیس فشار این رگولاتور festo مدل MS9-LFR (562531) برابر 0.4 بار می باشد

Pressure Hysteresis فشار هیسترزیس

تفاوت در سیگنال خروجی متناسب با یک نقطه از فشار داخل محدوده فشار عملیاتی (Pressure range) هنگامیکه در دمای اتاق، یک بار از حداقل فشار عملیاتی و یک بار از حداکثر فشار عملیاتی (داخل محدوده فشار عملیاتی) به این نقطه می رسیم.

نرخ جریان اسمی بر اساس استاندارد تعریف شده توسط شرکت فستو آلمان برای این رگولاتور 10000 لیتر در دقیقه ... 24000 لیتر در دقیقه می باشد

نوع محافظ جرقه برای گاز این محصول شرکت فستو آلمان برابر با کد فنی Ex h IIC T6 Gb X می باشد.

نوع حفاظت (اشتعال) برای گرد و غبار این رگولاتور فستو مدل MS9-LFR برابر با کد فنی Ex h IIIC T60°C Db Xمی باشد

دمای متوسط محیط برای این رگولاتور festo در رنج -10 تا 60 درجه سانتی گراد می باشد.

دمای محیط برای این رگولاتور festo در رنج -10 تا 60 می باشد.

وزن رگولاتور هوا فستو مدل MS9-LFR (562531) برابر با 2400 گرم ... 2800 گرم می باشد .

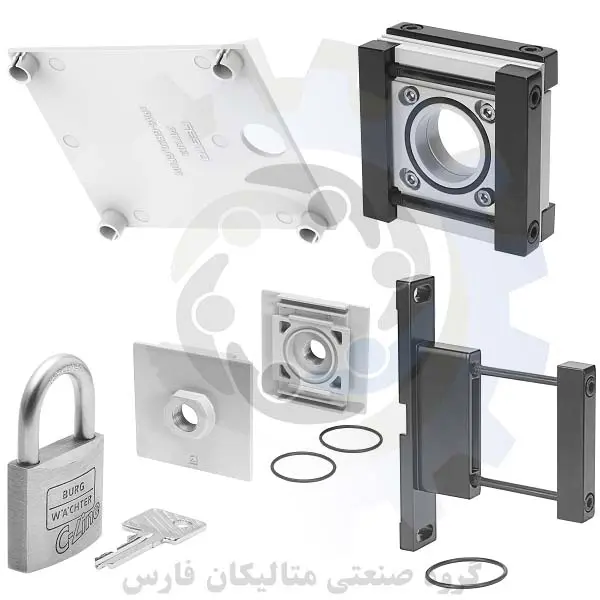

در رابطه با نوع نصب این تجهیز پنوماتیک فستو بروی کار اختیاری با شرایطی نظیر نصب بروی خط و یا نصب با لوازم جانبی می باشد

استاندارد های این رگولاتور آلمانی فستو به شرح زیر است:

نشان CE (به اعلامیه انطباق مراجعه کنید)

مطابق با دستورالعمل حفاظت از انفجار اتحادیه اروپا (ATEX)

علامت گذاری UKCA (به اعلامیه انطباق مراجعه کنید)

acc به دستورالعمل های EX UK

گواهی حفاظت از انفجار در خارج از اتحادیه اروپا EPL Db (GB)

استاندارد رسانه عامل این محصول پنوماتیک فستو برابر با  هوای فشرده طبق ISO 8573-1:2010 [-:4:-] می باشد

یکی دیگر از استانداردهای این محصول پنوماتیک شرکت festo آلمان مربوط به کلاس کیفیت هوا در خروجی هوای فشرده طبق ISO 8573-1:2010 [6:4:4] و طبق ISO 8573-1:2010 [7:4:4] می باشد

از لحاظ استاندارد این رگولاتور هوا با توجه ب مواد سازگار با RoHS   ساخته شده است

کلاس مقاومت در برابر خوردگی (CRC) این محصول پنوماتیک فستو مقاوم در برابر تنش خوردگی متوسط می باشد.

متریال هوزینگ این رگولاتور از آلومینیوم دایکاست می باشد.

متریال کاسه های این رگولاتور از آلومینویم می باشد.
