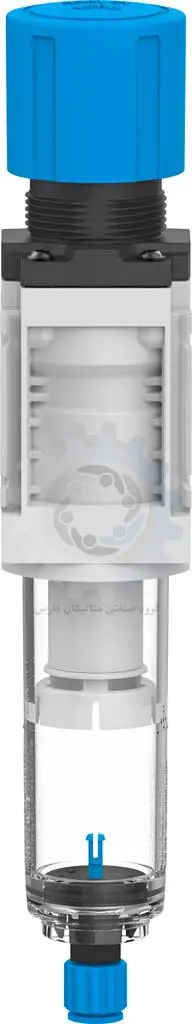

تنظیم کننده فیلتر MS-LFR-B
بسیار سبک و در محفظه پلیمری، بسیار فشرده است و در عین حال دارای سرعت جریان قدرتمندی برای تنظیم و فیلتر هوای فشرده است. دارای اجزای پایه و کم هزینه است که بر مهمترین عملکردهای فنی متمرکز شده است.
ابعاد عرض 25 میلیمتر
جزء پایه با قیمت رقابتی با تمرکز فنی
سبک و مقاوم به دلیل مواد پلیمری مدرن
سازگار با سری MS برای ترکیب ایده آلی از عملکردهای پایه کم هزینه و الزامات عملکرد بالا
پاسخ کنترل پایدار

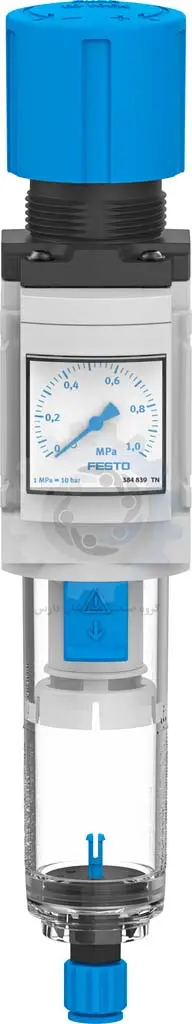

با یا بدون فشار سنج

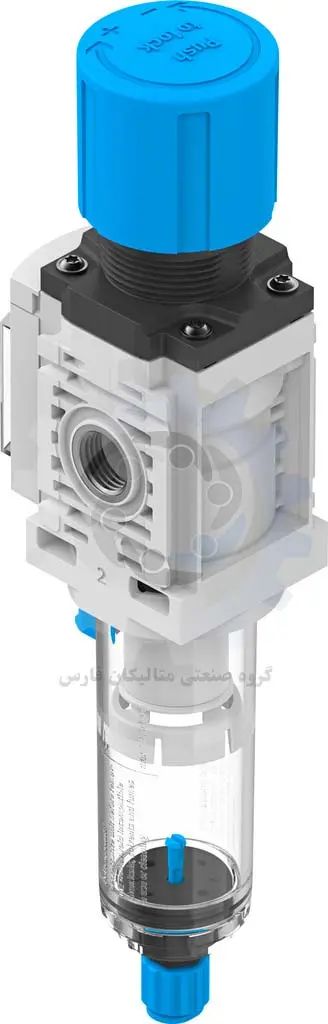

دستگیره چرخشی با قفل
با تهویه ثانویه یکپارچه و هواگیری اولیه با عملکرد جریان برگشتی
MS2: تنظیم کننده دیافراگم مستقیم
MS4، MS6: تنظیم کننده پیستون مستقیماً کنترل می شود

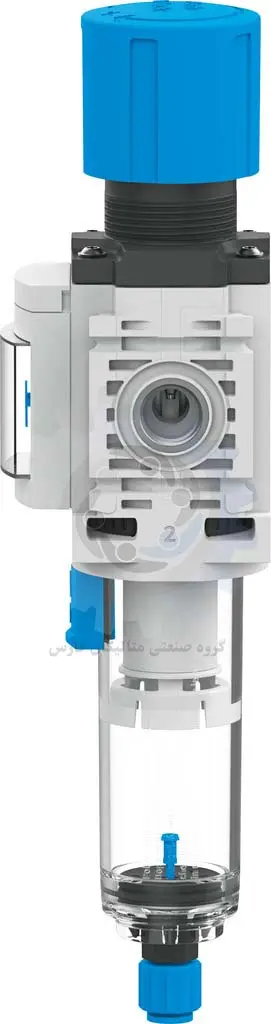

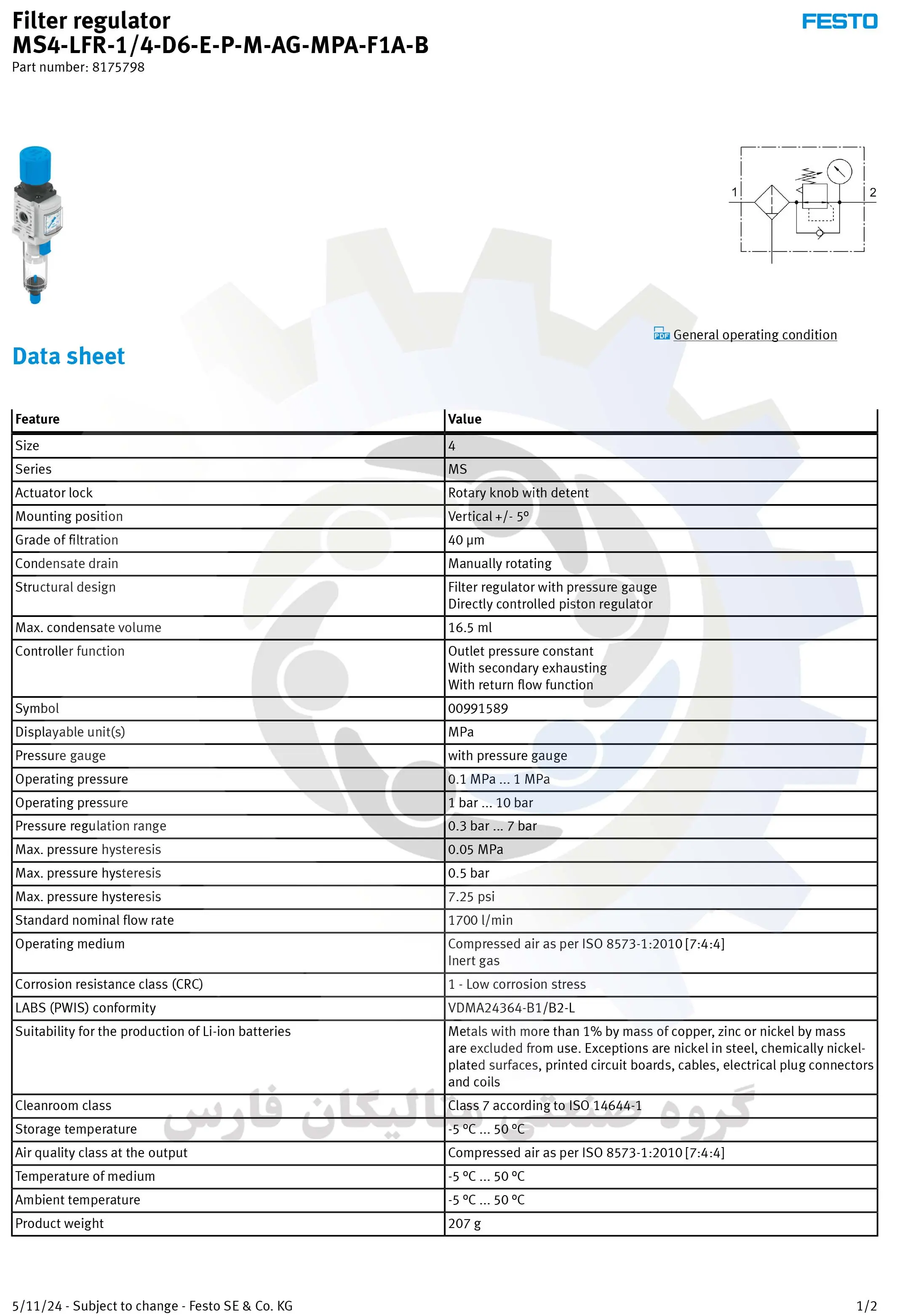

مشخصات فنی فیلتر رگولاتور فستو مدل MS4-LFR-1.4-D6-E-P-M-AG-MPA-F1A-B (8175798)
سایز این نوع رگولاتور MS-LFR-B از نوع 4 می باشد
همچنین این نوع فیلتر رگولاتور از سری MS می باشد.
سیستم قفل کن عملگر این محصول از نوع دستگیره چرخشی با مهار می باشد.
نحوه قرارگیری فیلتر رگولاتور فستو مدل MS-LFR-B برابر با عمودی +/- 5 درجه می باشد.
دقت فیلتراسیون این نوع رگولاتور هوا فستو برابر با 40 میکرون می باشد
نحوه تخلیه مایعات جمع شده در کاسه رگولاتور فستو مدل MS-LFR-B به صورت چرخش دستی می باشد.
طرح ساختاری این محصول پنوماتیک رگولاتور فیلتر با گیج فشار و رگولاتور پیستون با کنترل مستقیم می باشد.
حداکثرظرفیت حجم میعانات درون این رگولاتور FESTO برابر با 16.5 میلی لیتر می باشد.
فشارعملیاتی این رگولاتور هوا فستو از 0.1 تا 1 مگاپاسکال و به واحدی دیگر نیز 1 تا 10 بار می باشد
این رگولاتور را میتوان در محدوده تنظیم فشار 0.3 تا 7 بار تنظیم نمود.
حداکثر هیسترزیس فشار این رگولاتور festo مدل MS4-LFR-1.4-D6-E-P-M-AG-MPA-F1A-B (8175798) برابر با 0.05 مگاپاسکال یا 0.5 بار یا 7.25psi می باشد
Pressure Hysteresis فشار هیسترزیس
تفاوت در سیگنال خروجی متناسب با یک نقطه از فشار داخل محدوده فشار عملیاتی (Pressure range) هنگامیکه در دمای اتاق، یک بار از حداقل فشار عملیاتی و یک بار از حداکثر فشار عملیاتی (داخل محدوده فشار عملیاتی) به این نقطه می رسیم.
نرخ جریان اسمی بر اساس استاندارد تعریف شده توسط شرکت فستو آلمان برای این رگولاتور 1700 لیتر بر دقیقه می باشد
دمای متوسط محیط برای این رگولاتور festo در رنج -5 تا 50 درجه سانتی گراد می باشد.
دمای محیط برای این رگولاتور festo در رنج -5 تا 50 می باشد.
وزن رگولاتور هوا فستو مدل MS4-LFR-1.4-D6-E-P-M-AG-MPA-F1A-B (8175798) برابر با 207 گرم می باشد .

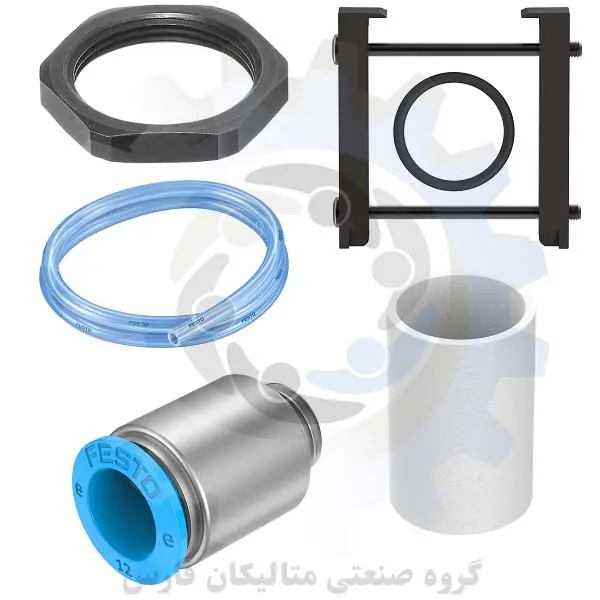

در رابطه با نوع نصب این تجهیز پنوماتیک فستو بروی کار اختیاری با شرایطی نظیر نصب بروی خط و یا نصب با لوازم جانبی و یا نصب پنل جلو می باشد
سایز اتصال پنوماتیک پورت شماره یک و دو این رگولاتور برابر با G1/4 می باشد.

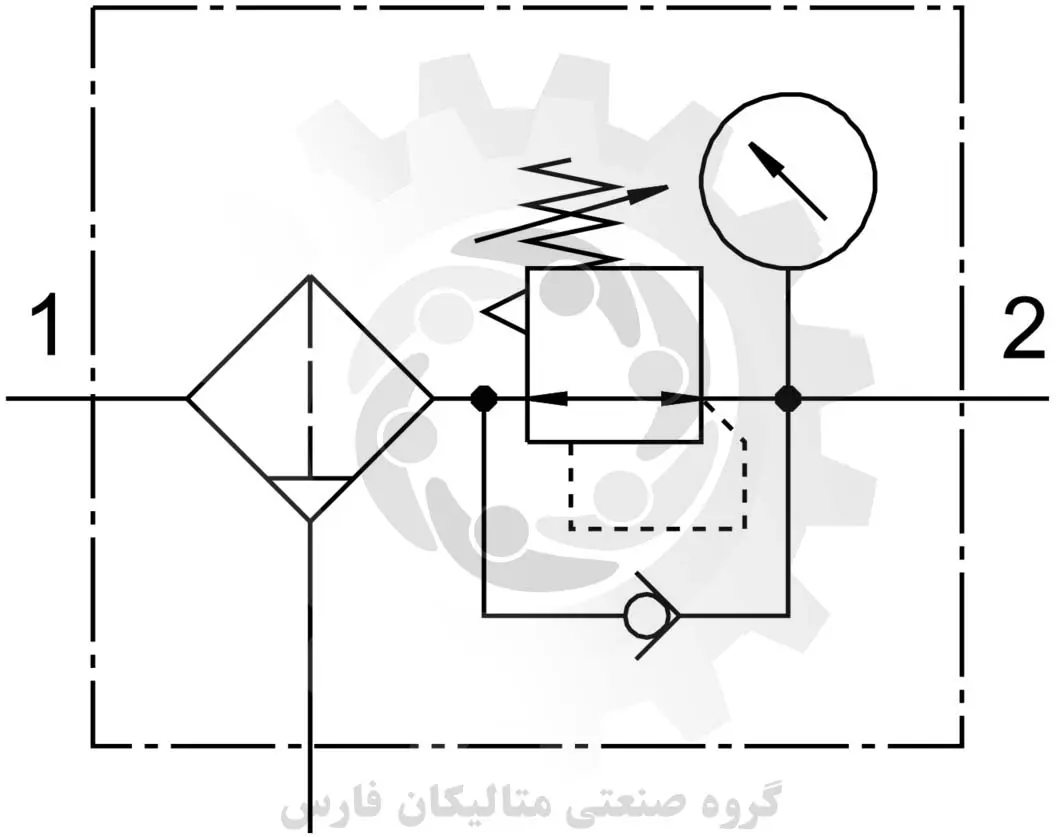

شماره استاندارد سیمبل این رگولاتور فستو مدل MS4-LFR-1.4-D6-E-P-M-AG-MPA-F1A-B (8175798) برابر با 00991589 می باشد
استاندارد رسانه عامل این محصول پنوماتیک فستو برابر با هوای فشرده مطابق با ISO 8573-1:2010 [7:4:4] می باشد
یکی دیگر از استانداردهای این محصول پنوماتیک شرکت festo آلمان مربوط به کلاس کیفیت هوا در خروجی هوای فشرده مطابق با ISO 8573-1:2010 [7:4:4] می باشد
از لحاظ استاندارد این رگولاتور هوا با توجه ب مواد سازگار با RoHS ساخته شده است
کلاس مقاومت در برابر خوردگی (CRC) این محصول پنوماتیک فستو مقاوم در برابر تنش خوردگی کم می باشد.
متریال هوزینگ این رگولاتور از PA-تقویت شده می باشد.
متریال کاسه های این رگولاتور از کامپیوتر (PC) می باشد.
