فیلتر رگولاتور فستو مدل MS4-LFR پارت نامبر (526489)

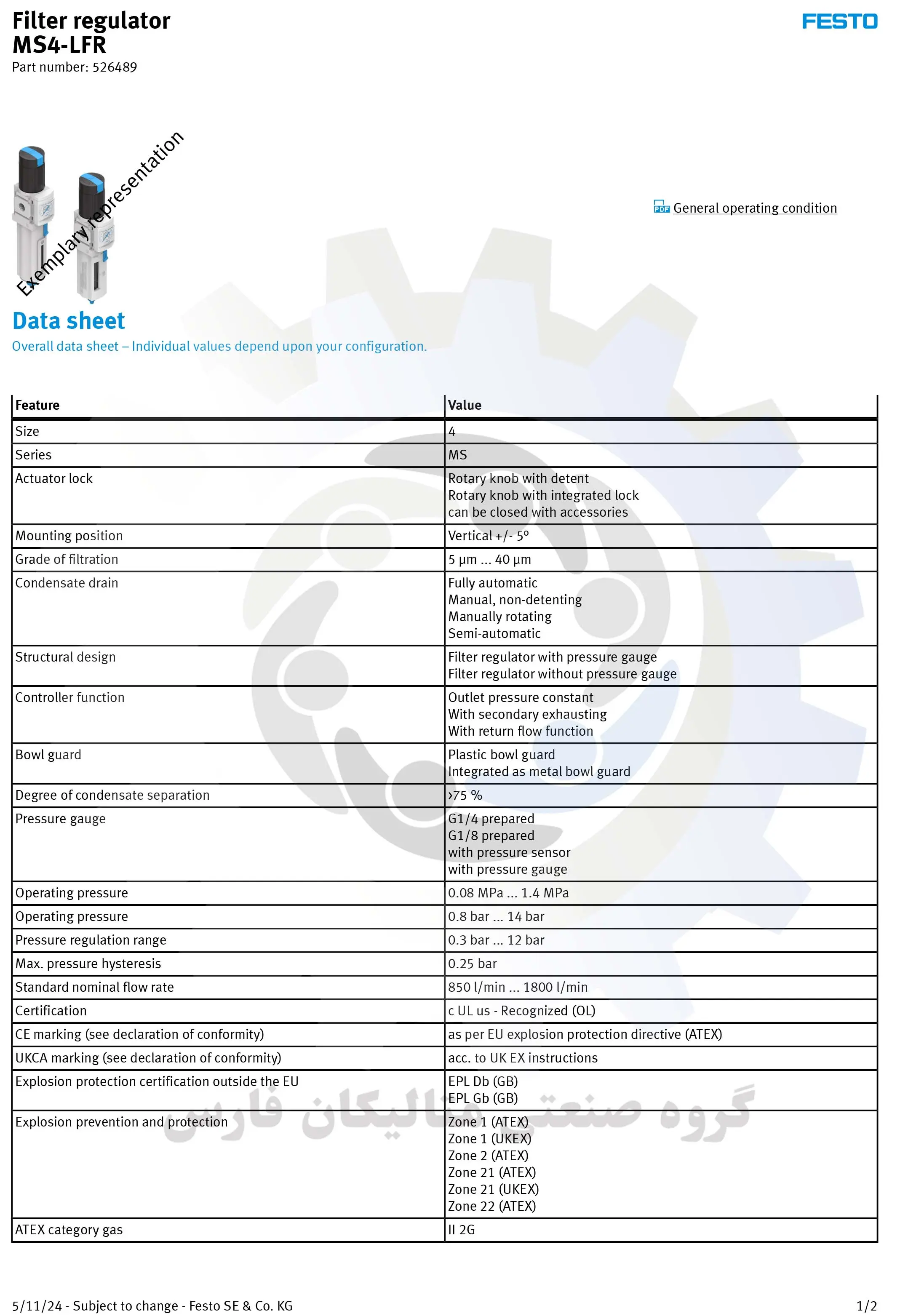

مشخصات فنی  فیلتر رگولاتور فستو مدل  MS4-LFR (526489)

سایز این نوع رگولاتور MS4-LFR  از نوع 4 می باشد

همچنین این نوع فیلتر رگولاتور از سری MS می باشد.

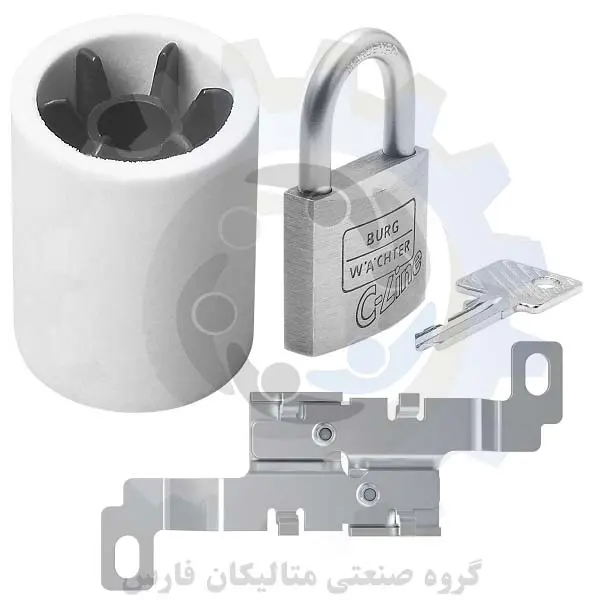

سیستم قفل کن عملگر این محصول از نوع دستگیره چرخشی با مهارو دستگیره چرخشی با قفل یکپارچه و لوازم جانبی می باشد.

نحوه قرارگیری فیلتر رگولاتور فستو مدل MS4-LFR  برابر با عمودی +/- 5 درجه می باشد.

دقت فیلتراسیون این نوع رگولاتور هوا فستو برابر با 5 میکرومتر ... 40 میکرومتر میکرون می باشد

نحوه تخلیه مایعات جمع شده در کاسه رگولاتور فستو مدل MS4-LFR  به صورت تمام اتوماتیک و دستی، غیر بازدارنده و چرخش دستی و نیمه خود کار می باشد.

طرح ساختاری این محصول پنوماتیک رگولاتور فیلتر با گیج فشار و رگولاتور  فیلتر بدون فشار سنج می باشد.

حفاظ کاسه شیشه ای یا گلس این رگولاتور از نوع یکپارچه به عنوان محافظ کاسه فلزی می باشد.

این رگولاتور فستو تیپ MS4-LFR  همچنین دارای فشارسنج سایز G1/4 و G1/8  می باشد

فشارعملیاتی این رگولاتور هوا فستو از 0.08 تا 1.4 مگاپاسکال و به واحدی دیگر نیز 0.8 تا 14 بار می باشد

این رگولاتور را میتوان در محدوده تنظیم فشار 0.3 تا 12 بار تنظیم نمود.

حداکثر هیسترزیس فشار این رگولاتور festo مدل MS4-LFR (526489) برابر با 0.25 بار  می باشد

Pressure Hysteresis فشار هیسترزیس

تفاوت در سیگنال خروجی متناسب با یک نقطه از فشار داخل محدوده فشار عملیاتی (Pressure range) هنگامیکه در دمای اتاق، یک بار از حداقل فشار عملیاتی و یک بار از حداکثر فشار عملیاتی (داخل محدوده فشار عملیاتی) به این نقطه می رسیم.

نرخ جریان اسمی بر اساس استاندارد تعریف شده توسط شرکت فستو آلمان برای این رگولاتور 850 l/min ... 1800 l/min لیتر بر دقیقه می باشد

نوع محافظ جرقه برای گاز این محصول شرکت فستو آلمان برابر با کد فنی Ex h IIC T6 Gb X می باشد.
نوع حفاظت (اشتعال) برای گرد و غبار این رگولاتور فستو مدل MS4-LFR  برابر با کد فنی Ex h IIIC T60°C Db X می باشد
دمای متوسط محیط برای این رگولاتور festo در رنج -10 تا 60 درجه سانتی گراد می باشد.

دمای محیط برای این رگولاتور festo در رنج -10 تا 60 می باشد.

در رابطه با نوع نصب این تجهیز پنوماتیک فستو بروی کار اختیاری با شرایطی نظیر نصب بروی خط و یا نصب با لوازم جانبی و یا نصب پنل جلو می باشد

استاندارد های این رگولاتور آلمانی فستو به شرح زیر است:

نشان CE (به اعلامیه انطباق مراجعه کنید)

مطابق با دستورالعمل حفاظت از انفجار اتحادیه اروپا (ATEX)

علامت گذاری UKCA (به اعلامیه انطباق مراجعه کنید)

acc به دستورالعمل های EX UK

گواهی حفاظت از انفجار در خارج از اتحادیه اروپا EPL Db (GB)

استاندارد رسانه عامل این محصول پنوماتیک فستو برابر با  هوای فشرده طبق ISO 8573-1:2010 [-:4:-] و هوای فشرده طبق ISO 8573-1:2010 [7:4:-] می باشد

از لحاظ استاندارد این رگولاتور هوا با توجه ب مواد سازگار با RoHS   ساخته شده است

کلاس مقاومت در برابر خوردگی (CRC) این محصول پنوماتیک فستو مقاوم در برابر تنش خوردگی متوسط می باشد.

متریال هوزینگ این رگولاتور از آلومینیوم دایکاست می باشد.
