فیلتر رگولاتور فستو مدل LFR-N1.2-D-16-5M-O-MIDI-T3-EX4 پارت نامبر (5271806)

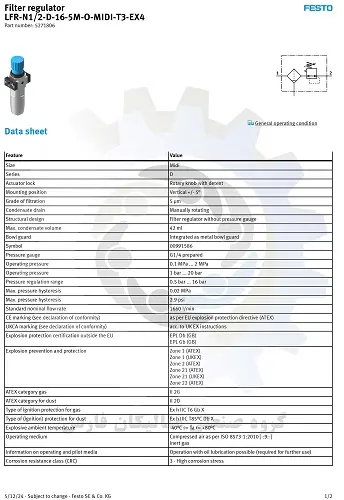

مشخصات فنی  فیلتر رگولاتور فستو مدل  LFR-N12-D-1.6-5M-O-MIDI-T3-EX4 (5271806)

سایز این نوع رگولاتور LFRاز نوع MIDI می باشد

همچنین این نوع فیلتر رگولاتور از سری D می باشد.

سیستم قفل کن عملگر این محصول از نوع دستگیره چرخشی با مهار می باشد.

نحوه قرارگیری فیلتر رگولاتور فستو مدل LFR برابر با عمودی +/- 5 درجه می باشد.

دقت فیلتراسیون این نوع رگولاتور هوا فستو برابر با 5 میکرون می باشد

نحوه تخلیه مایعات جمع شده در کاسه رگولاتور فستو مدل LFR به صورت چرخش دستی می باشد.

طرح ساختاری این محصول پنوماتیک رگولاتور فیلتر بدون فشارسنج می باشد.

حداکثرظرفیت حجم میعانات درون این رگولاتور FESTO برابر با 42 میلی لیتر می باشد.

حفاظ کاسه شیشه ای یا گلس این رگولاتور از نوع یکپارچه به عنوان محافظ کاسه فلزی می باشد.

این رگولاتور فستو تیپ LFR همچنین دارای فشارسنج سایز G1/4 می باشد

فشارعملیاتی این رگولاتور هوا فستو از 0.1 تا 2 مگاپاسکال و به واحدی دیگر نیز 1 تا 20 بار می باشد

این رگولاتور را میتوان در محدوده تنظیم فشار 0.5 تا 16 بار تنظیم نمود.

حداکثر هیسترزیس فشار این رگولاتور festo مدل LFR-N12-D-1.6-5M-O-MIDI-T3-EX4 (5271806) برابر با 0.02  مگاپاسکال یا 2.9 Psi می باشد

Pressure Hysteresis فشار هیسترزیس

تفاوت در سیگنال خروجی متناسب با یک نقطه از فشار داخل محدوده فشار عملیاتی (Pressure range) هنگامیکه در دمای اتاق، یک بار از حداقل فشار عملیاتی و یک بار از حداکثر فشار عملیاتی (داخل محدوده فشار عملیاتی) به این نقطه می رسیم.

نرخ جریان اسمی بر اساس استاندارد تعریف شده توسط شرکت فستو آلمان برای این رگولاتور 1660 لیتر بر دقیقه می باشد
نوع محافظ جرقه برای گاز این محصول شرکت فستو آلمان برابر با کد فنی Ex h IIC T6 Gb X می باشد.
نوع حفاظت (اشتعال) برای گرد و غبار این رگولاتور فستو مدل LFR برابر با کد فنی Ex h IIIC T85°C Db X می باشد
دمای متوسط محیط برای این رگولاتور festo در رنج -40 تا 80 درجه سانتی گراد می باشد.

دمای محیط برای این رگولاتور festo در رنج -40 تا 80 می باشد.

وزن رگولاتور هوا فستو مدل LFR-N12-D-1.6-5M-O-MIDI-T3-EX4 (5271806) برابر با 1400 گرم می باشد .

در رابطه با نوع نصب این تجهیز پنوماتیک فستو بروی کار اختیاری با شرایطی نظیر نصب بروی خط و یا نصب با لوازم جانبی می باشد
سایز اتصال پنوماتیک پورت شماره یک  و دو این رگولاتور برابر با 1/2 NPT می باشد.

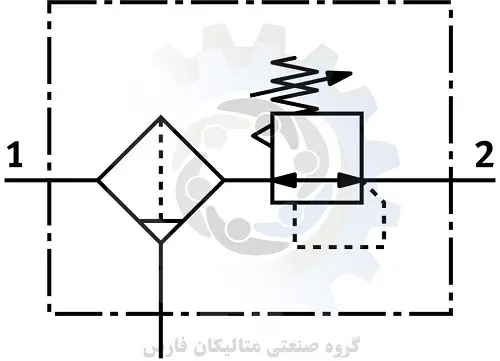

شماره استاندارد سیمبل این رگولاتور فستو مدل LFR-N12-D-1.6-5M-O-MIDI-T3-EX4 (5271806) برابر با 00991586 می باشد

استاندارد های این رگولاتور آلمانی فستو به شرح زیر است:

نشان CE (به اعلامیه انطباق مراجعه کنید)

مطابق با دستورالعمل حفاظت از انفجار اتحادیه اروپا (ATEX)

علامت گذاری UKCA (به اعلامیه انطباق مراجعه کنید)

acc به دستورالعمل های EX UK

گواهی حفاظت از انفجار در خارج از اتحادیه اروپا EPL Db (GB)

استاندارد رسانه عامل این محصول پنوماتیک فستو برابر با  هوای فشرده طبق ISO 8573-1:2010 [-:9:-] می باشد

یکی دیگر از استانداردهای این محصول پنوماتیک شرکت festo آلمان مربوط به کلاس کیفیت هوا در خروجی هوای فشرده طبق ISO 8573-1:2010 [6:8:4] می باشد

از لحاظ استاندارد این رگولاتور هوا با توجه ب مواد سازگار با RoHS   ساخته شده است

کلاس مقاومت در برابر خوردگی (CRC) این محصول پنوماتیک فستو مقاوم در برابر تنش خوردگی بالا می باشد.

متریال هوزینگ این رگولاتور از روی دایکاست می باشد.

متریال کاسه های این رگولاتور از آلومینویم می باشد.
