فیلتر دیسکی یا صفحه ای 70-155 & 70-156

فیلتر دیسکی یا صفحه ای 70-155

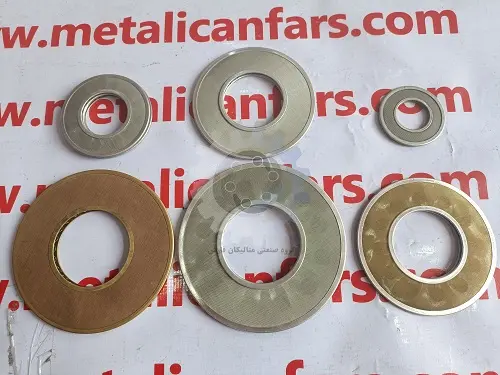

برای سیستم روانکاری هیدرولیک صنایع استفاده می شود. فیلتر دیسکی یا صفحه ای 70-155،تولید شده توسط گروه صنعتی متالیکان فارس از 4 لایه مش سیم بافته شده و 1 لایه صفحه پانچ ساخته شده است و با حلقه های فولادی ضد زنگ یا آلومینیوم قاب شده است تا لایه های مشبک را به هم سوراخ کند. می تواند تحت فشار بالا کار کند.

سایز های فیلتر دیسکی موجود:


40*20

65*24

65*30

70*30

85*22

90*30

76*33

90*45

95*43.5

172*58

151*65

134*79

155*70

156*70

175*90
254*178

فیلتر روغن SPL DPL
مقاومت در برابر افت فشار بالا
فیلتر SPL & DPL
فیلتر روغن روغن SPL&DPL

فیلتراسیون روغن ، نفت و سوخت و سایر سیستم های روانکاری و کاربردها
به طور گسترده در سیستم روغن کاری متمرکز روغن برای تجهیزات متوسط / بزرگ در متالورژی، معدن، مواد شیمیایی، نیروگاه، مصالح ساختمانی، شکرگذاری و صنعت ساختمان استفاده می شود

مزایای فیلتر دیسکی یا صفحه ای 70-155:

سرعت جریان زیاد
نصب، استفاده و تمیز کردن آسان
مقاومت در برابر خوردگی خوب، قوی و بادوام
طول عمر طولانی

مشخصات فیلتر دیسکی یا صفحه ای 70-155:

فیلتر دیسکی هیدرولیک با قطر داخلی:
فیلتر دیسکی هیدرولیک با قطر خارجی:
متریال مش فیلتر: فولاد ضد زنگ، برنج، مس
فیلتراسیون: 2-500 میکرون
حداکثر دما: 95 درجه سانتیگراد
حداکثر فشار کاری: 0.8 مگاپاسکال
فشار شستشوی معکوس: 0.15 مگاپاسکال

فیلتراسیون بخش ضروری بسیاری از صنایع است، از جمله برخی از آنها که شما در نظر نمی گیرید. صنایعی مانند معدن، مدیریت پسماند مایع، گاز طبیعی، بسته بندی مواد غذایی و آشامیدنی، آب و تولید برق تجدید پذیر همگی از سیستم های فیلتراسیون هنگام تولید محصولات خود استفاده می کنند.

فیلترهای دیسکی (فیلتر المنت) روغن و یا هیدرولیکی و یا نفت نوع ، برای تمیز کاری روغن وبنزین مناسب است.

فیلتراسیون نفت و سوخت و سایر سیستم های روانکاری و کاربردها در صنایع نفت، برق، شیمیایی و سایر صنایع.

فیلتر روغن از نوع مشبک مربوط به فیلتر های دوقلو SPL و سری تک سیلندر DPL تقسیم می شود.

تولید این فیلتر دیسکی در این واحد امکان پذیر با مش برنزی و مش مسی و استیل امکان پذیر است

فیلتر دیسکی یا صفحه ای 70-155 در عملکرد قابل اعتماد است و نگهداری آن آسان است.

جنس مش : استیل و برنز و طوق های آلومینیوم قابل

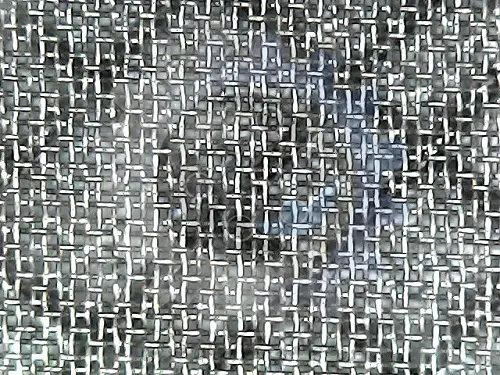

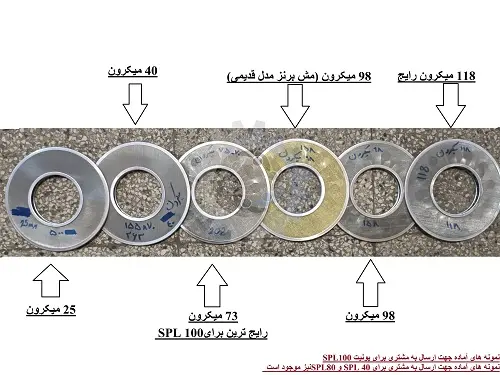

عدد دقت مش های توری شماره ها ذکر شده موجود است : 18 الی 1000 میکرون

نیروی زیاد، اطمینان از دقت فیلتراسیون،

عوامل مهم در انتخاب انواع فیلتر صنعتی

•  محیط اطراف فیلتر  (دما،جرم جریان، رطوبت و..)

• خصوصیات ذرات (نوع مواد ذرات، توزیع اندازه، اندازه ذرات و …)

• پیکربندی فیلتر‌ها

Oil grease filters

FILTER ELEMENT SPL

فیلتر دیسکی

فیلتر صفحه ای

فیلتر دیسکی spl

فیلتر دیسکی یا صفحه ای 70-155

Filter disk dpl

SPL 80   &   DPL 80

SPL 100   &  DPL  100

SPL 125    & DPL  125

SPL200    & FILTER DISK , SIZE: 155 * 70
   DPL  200

استاندارد های فیلتر دیسکی یا صفحه ای 70-155 عبارتند از:

1- استاندارد ASTM B62: شامل مشخصات فنی برای برنج های آلومینیوم، سرب، سرب و آهن، نیکل و آلومینیوم نقره.

2- استاندارد ISO 9001:2015: شامل مشخصات فنی برای کنترل کیفیت و مدیریت سازمان.

3- استاندارد ASME B16.24: شامل مشخصات فنی برای لوله های برنجی.

4- استاندارد ANSI B16.5: شامل مشخصات فنی برای اتصالات لوله و لوله های صفحه ای.

5- استاندارد DIN 86030: شامل مشخصات فنی برای صفحه های فولاد ضد زنگ با قطعات جوش داده شده.

6- استاندارد BS EN 10204:2004: شامل مشخصات فنی برای تأييديه هاي كيفيت.

سایز فیلتر دیسکی یا فیلتر صفحه ای و یا فیلتر های بشقابی هیدرولیک  FILTER DISK بسته به اندازه یونیت متغییر است

FILTER DISK , SIZE: 155 * 70

FILTER DISK فیلتر دیسکی روغن سایز70*155

FILTER DISK فیلتر دیسکی روغن سایز 45*90

FILTER DISK فیلترهای دیسکی استیل هیدرولیک

FILTER DISK فیلتر بشقابی 30*65

استانداردهای اصلی یک فیلتر دیسک روغن عبارتند از:

1. راندمان فیلتراسیون فیلتر دیسکی : این استاندارد نشان می دهد که چه مقدار ذرات جامد در حجم آب یا روغن مورد نظر در فیلتر دیسکی، توسط فیلتر حذف می شود. برای مثال، استاندارد ISO 16889 برای روغن هیدرولیک، راندمان فیلتراسیون را با استفاده از سه حجم ذرات (4، 6 و 14 میکرون) اندازه گیری می کند.

2. ظرفیت جذب دیسک فیلتر : این استاندارد نشان می دهد که فیلتر به چه مقدار قابل تحمل است و به عبارت دقیق تعادل بین رانده شده و جذب شده در فشار خاص را نشان میده.

3. سطح پایه فیلتر دیسکی : این استانداردها نشان دادگاه که فشار کمپرسور در هنگام عملکرد در حال تغیر باشید و سطح پایه بایستي به صورت يكپارچه و بدون تغيير باشد.

4. مقاومت در برابر الک کردن فیلتر دیسکی : این استاندارد نشان می دهد که فیلتر هیدرولیک دیسکی به چه مقدار قابل تحمل است و در صورت بروز الک، چگونه عمل خواهد کرد.

5. عمر مفید فیلتر صفحه ای : این استانداردها نشان دادگاه که چگونه فیلتر هیدرولیک در شرایط مختلف عمل خواهد کرد و چگونه طول عمر آن را تضمین می کند.

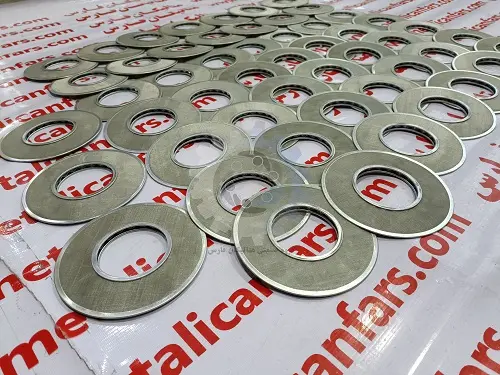

FILTER DISK , SIZE: 155 * 70

متریال فیلتر دیسکی یا صفحه ای 70-155 معمولاً از جنس برنج با بافت صفحه ای تهیه می شود. این نوع فیلترها به دلایل زیر بسیار محبوب هستند:

1- مقاومت بالا در برابر خوردگی و زنگ زدگی
2- قابل استفاده در دمای بالا
3- قابل شستشو و استفاده مجدد
4- قابل استفاده در محصولات شیمیایی و غذایی

متریال های سازنده این دیسک فیلتر FILTER DISK تشکل شده از دو لایه مش اصلی با ظریب ریز جهت الک نهایی روغن و یک مش ساپورتر فیلتر دیسکی از جنس استیل 304 ضد زنگ و در بعضی موارد استیل 306 ضد زنگ برای این فیلتر صفحه ای هیدرولیک می باشد.

FILTER DISK , SIZE: 155 * 70


متریال های تولید یک فیلتر استیل دیسکی هیدرولیک FILTER DISK ممکن است شامل استیل ضد زنگ، ورق ساپورتر سوراخ دار گالوانیزه باشد. این مواد برای عمر بیشتر فیلتر دیسک و حذف ذرات مختلف در سیستم های هیدرولیک استفاده می شوند. علاوه بر این، فیلترهای دیسکی استیل هیدرولیک ممکن است دارای لایه های مختلف با بافت ها و ساختارهای مختلف باشند که به منظور بهبود عملکرد و کارآمدی آنها طراحی شده اند.
