فشارشکن sun hydraulic مدل RVCL LJN
در دسترس بودن: موجود
توضیحات کوتاه: این کارتریج ولو سان تخلیه متعادل دو مرحلهای سری FLeX که با سلونوئید کار میکند، یک شیر تنظیم فشار است. این شیر کنترل فشار معمولاً در حالت تخلیه است. در حالت تخلیه، شیر به سمت مخزن (پورت ۲) باز است و جریان را برای تنظیم فشار هنگامی که فشار در ورودی (پورت ۱) به تنظیم شیر میرسد، تنظیم میکند. تنظیم با یک پیچ تنظیم قابل تنظیم است. با فعال کردن سلونوئید، محفظه اصلی به سمت مخزن باز میشود و شیر تهویه میشود. افت فشار از ورودی (پورت ۱) به مخزن (پورت ۲) معمولاً ۱۰۰...
این کارتریج ولو سان تخلیه متعادل دو مرحلهای سری FLeX که با سلونوئید کار میکند، یک شیر تنظیم فشار است.
این شیر کنترل فشار معمولاً در حالت تخلیه است. در حالت تخلیه، شیر به سمت مخزن (پورت ۲) باز است و جریان را برای تنظیم فشار هنگامی که فشار در ورودی (پورت ۱) به تنظیم شیر میرسد، تنظیم میکند. تنظیم با یک پیچ تنظیم قابل تنظیم است.
با فعال کردن سلونوئید، محفظه اصلی به سمت مخزن باز میشود و شیر تهویه میشود. افت فشار از ورودی (پورت ۱) به مخزن (پورت ۲) معمولاً ۱۰۰ psi است (به منحنیهای عملکرد مراجعه کنید).
کارتریجهای پیکربندی شده با آببندهای EPDM برای استفاده در سیستمهایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات، گریسها و روانکنندههای نفتی به آببندها آسیب میرساند.
طراحی و آزمایش شده تا ۱۰ میلیون چرخه عملیاتی در فشار کامل.
از استاندارد جدید تست NFPA T2.6.1 R2014 برای رتبهبندیهای فشار خستگی و ترکیدگی فراتر میرود.
نرخ جریان بالاتر نسبت به شیرهای رقیب با اندازه مشابه.
تمام پیکربندیهای این شیر کاهنده فشار شامل آبکاری روی-نیکل به عنوان استاندارد برای محافظت در برابر مه نمکی ۱۰۰۰ ساعته است.
گزینههای اتصال کویل، رتبهبندیهایی تا IP69K را ارائه میدهند. برای جزئیات بیشتر به صفحات محصول کویلهای جداگانه مراجعه کنید.
این کارتریج از هر دو کویل سری ۷۴۰ با توان بالا و سری ۷۴۷ برای مکانهای خطرناک استفاده میکند.
فشار برگشتی روی شیر مخزن (شیر ۲) مستقیماً با تنظیم شیر با نسبت ۱:۱ افزایش مییابد.
روزنه مرحله اصلی توسط یک صفحه فولادی ضد زنگ ۱۵۰ میکرونی محافظت میشود.
حداکثر فشار را در شیر ۲ میپذیرد.
تمام پیکربندیهای این شیر کاهش فشار با یک پیچ تنظیم غیرقابل جدا شدن مونتاژ میشوند.
شیرهای اطمینان سری FLeX کاملاً با درایورهای قابل ارتقا XMD از شرکت Sun سازگار هستند.

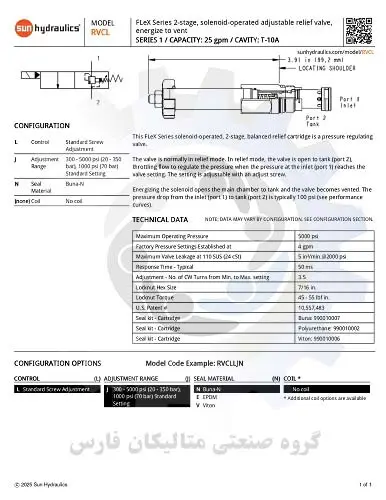

یک برگه اطلاعات کامل برای این مدل با استفاده از لینک بالای صفحه در دسترس است.
طیف گستردهای از گزینههای سرسیم و ولتاژ، با و بدون محافظت در برابر نوسانات برق، در دسترس هستند. به بخش پیکربندی مراجعه کنید.
دارای ساختار شناور خورشیدی است تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RVCL LJN

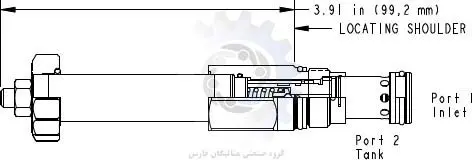

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RVCL LJN براساس کد فنی حفره T-10A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد.
ب: ابعاد شش گوش آچارخور ولو مدل RVCL LJN سایز7/8 اینچ می باشد.
پ: دنده شیر کارتیج ولو سان مدل RVCL LJN سایز M20 می باشد.
- این شیر کارتریج مدل RVCL LJN ظرفیت 25 گالن بر دقیقه می باشد.
- همچنین حداکثر فشار تنظیم ۵۰۰۰ psi برای این شیر کارتریجی هیدرولیک می باشد.
- تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.
- حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.
- سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک ۷/۸ اینچ می باشد.
- سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز ۱/۸ اینچ می باشد.
- سایز مهره شش گوش نصب شده بروی این شیر ۷/۱۶ اینچ می باشد.
- گشتاور مهره بروی هد شیر برابر با ۴۵ - ۵۵ پوند بر اینچ می باشد.
- وزن کلی شیر کارتریج سان مدل RVCL LJN برابر با ۰.۵۷ پوند می باشد.
- اطلاعات فنی نصب کارتریج ولو بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
- درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RVCL LJN با کدفنی بونا: ۹۹۰۰۱۰۰۰۷ قابل عرضه است.
- درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: ۹۹۰۰۱۰۰۰۲ قابل تامین است.
- درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RVCL LJN باکدفنی ۹۹۰۰۱۰۰۰۶ قابل ارائه است.
وزن : 262.2 کیلوگرم
