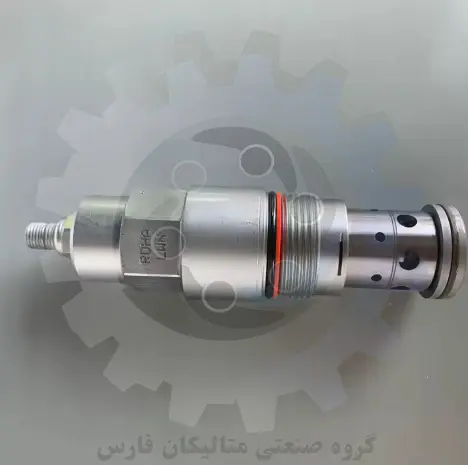

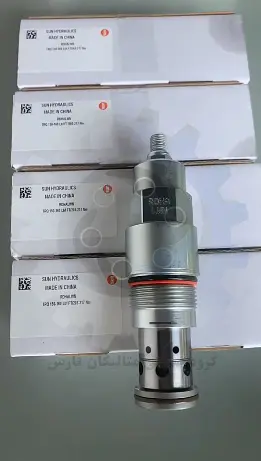

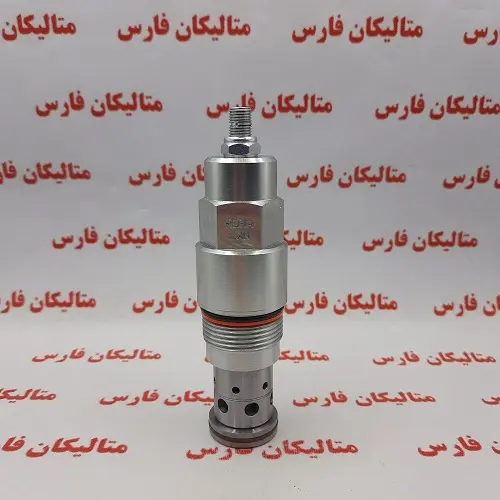

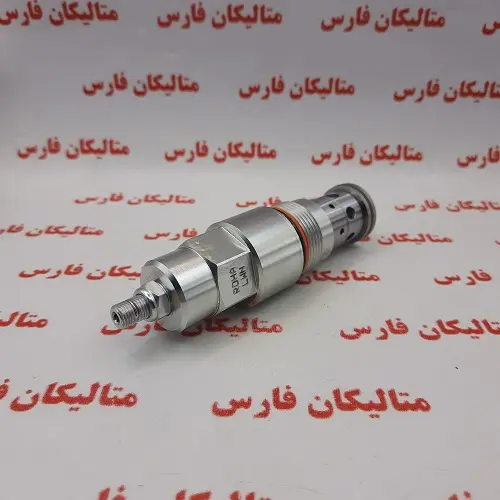

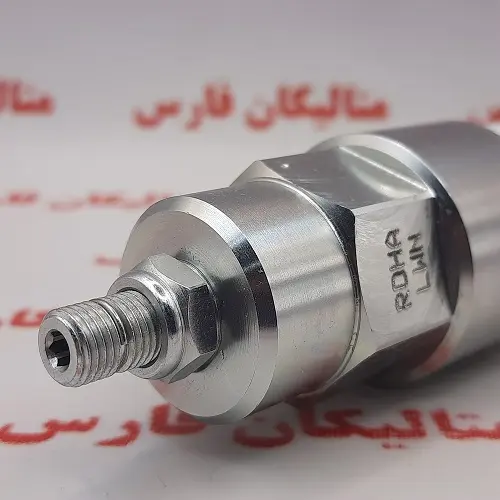

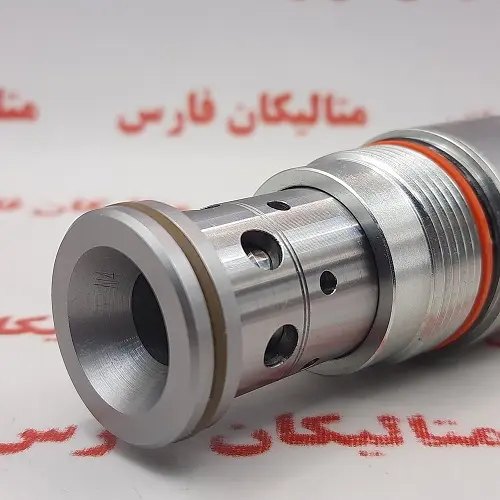

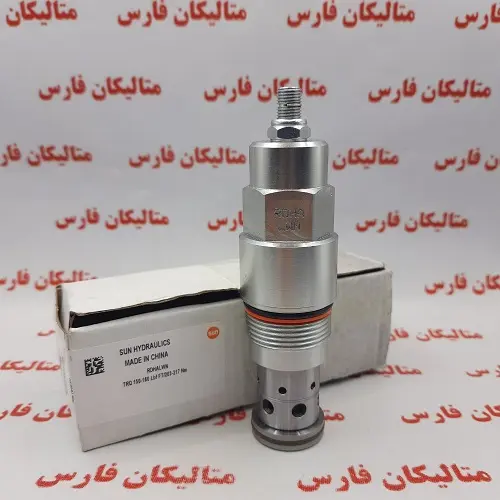

فشارشکن sun hydraulic مدل RDHA LWN

کارتریج‌های فشارشکن با عملکرد مستقیم، شیرهای محدودکننده فشار هستند که معمولاً بسته بوده و برای محافظت از اجزای هیدرولیک در برابر نوسانات فشار استفاده می‌شوند. هنگامی که فشار در ورودی (پورت ۱) به تنظیم شیر می‌رسد، شیر کاهش فشار شروع به باز شدن به سمت مخزن (پورت ۲) می‌کند و جریان را برای محدود کردن افزایش فشار، کنترل می‌کند. این شیرها روان و بی‌صدا هستند، اساساً نشتی ندارند، در برابر آلودگی مقاوم هستند، در برابر رسوب مقاوم هستند و بسیار سریع عمل می‌کنند.

حداکثر فشار را در پورت ۲ می‌پذیرند؛ مناسب برای استفاده در مدارهای فشارشکن پورت متقاطع.

کیت‌های روی پیچ تنظیم در معرض فشار سیستم قرار دارند، به این معنی که این شیر سان هیدرولیک فقط زمانی قابل تنظیم است که فشار برداشته شود. روش تنظیم به این صورت است: تنظیم را بررسی کنید، فشار را بردارید، شیر را تنظیم کنید، تنظیم جدید را بررسی کنید.

شیر کنترل فشار نسبتاً نسبت به دمای متغیر روغن و آلودگی ناشی از روغن حساس نیست.

محدوده فنری را انتخاب کنید که تنظیم فشارشکن مورد نظر تقریباً در محدوده میانی تا بالا بین حداقل و حداکثر فشار باشد تا حداکثر تکرارپذیری شیر تضمین شود.

مناسب برای استفاده در کاربردهای نگهداری بار.

فشار برگشتی روی شیر مخزن (شیر ۲) مستقیماً با نسبت ۱:۱ به تنظیم شیر اضافه می‌شود.

فشار تست برای هر محدوده به شرح زیر است: محدوده A - ۲۰۰۰ psi (۱۳۸ بار)، محدوده B - ۱۰۰۰ psi (۶۹ بار)، محدوده C - ۴۰۰۰ psi (۲۷۶ بار)، محدوده D - ۸۰۰ psi (۵۵ بار)، محدوده E - ۴۰۰ psi (۲۸ بار)، محدوده S - ۱۵۰ psi (۱۰ بار)، محدوده W - ۳۰۰۰ psi (۲۰۷ بار).

بازنشستگی به ۹۰٪ فشار ترک در تنظیمات تست یا بیشتر از آن می‌رسد. تنظیمات پایین‌تر از فشار تست ممکن است منجر به درصد بازنشستگی پایین‌تر شود.

تمام کارتریج‌های فشارشکن دو شیر‌ای (به جز فشارشکن‌های پایلوت) از نظر فیزیکی و عملکردی قابل تعویض هستند (مسیر جریان یکسان، حفره یکسان برای اندازه فریم مشخص). شاملر          ساختار شناور خورشیدی است تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.
