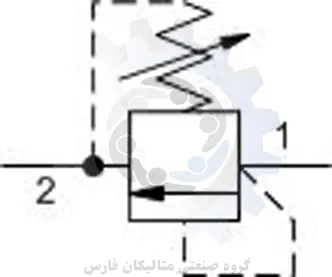

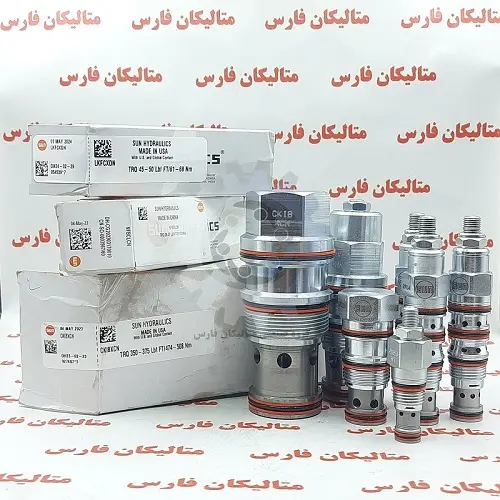

کارتریجهای فشارشکن دو پورته، پایلوت استیج، با عملکرد مستقیم، شیرهای تنظیم فشار کاملاً قابل تنظیم و معمولاً بسته هستند. هنگامی که فشار در پورت ۱ (ورودی) برای غلبه بر نیروی فنر (تنظیم شیر) کافی باشد، یک مسیر جریان از پورت ۱ به پورت ۲ (مخزن) باز میشود.
از حفره ۲ پورته Sun T-8A استفاده میکند که آن را به انتخابی ایدهآل برای استفاده در کنار پایلوت استیج اصلی Sun یا کارتریجهای شیرای تبدیل میکند. خطوط پایلوت جداگانه حذف میشوند و فقط یک حفره برای تطبیق با عملکرد کنترل و عملکرد اصلی نیاز به ماشینکاری دارد. توجه: همه کارتریجهای کنترل استیج پایلوت دو حالته و دو طرفه از حفره یکسانی استفاده میکنند و از نظر فیزیکی قابل تعویض هستند. تنها نکته قابل توجه، عملکرد است.

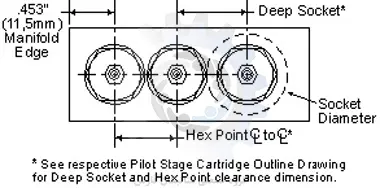

توجه: ابتدا باید شیر استیج اصلی با مقدار گشتاور صحیح نصب شود و سپس بخش کنترل پایلوت T-8A در شیر استیج اصلی با مقدار گشتاور مورد نیاز آن نصب شود.
پورتهای ۱ و ۲ ممکن است تا ۵۰۰۰ psi (۳۵۰ بار) تحت فشار قرار گیرند.
پوپت و نشیمنگاه سختکاریشده، عملکرد پایدار، میزان نشتی کم و ویژگیهای سایش برتر را فراهم میکنند.
فشار برگشتی در دهانه ۲ (خروجی) مستقیماً به تنظیم فشار در دهانه ۱ (ورودی) بستگی دارد.
کارتریجهای پیکربندیشده با آببندهای EPDM برای استفاده در سیستمهایی با سیالات فسفات استر هستند. قرار گرفتن در معرض سیالات، گریسها و روانکنندههای پایه نفتی به آببندها آسیب میرساند.
دارای ساختار شناور خورشیدی است تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.

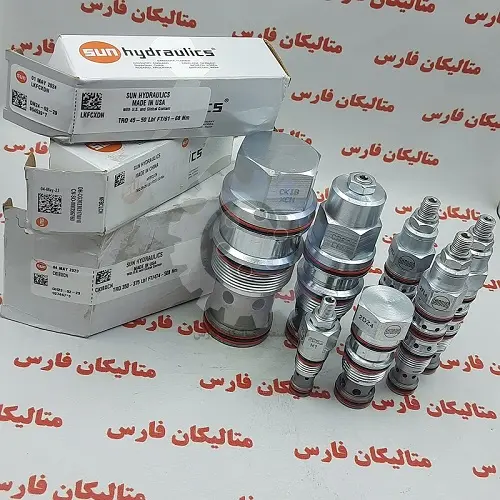

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RBAE KWN

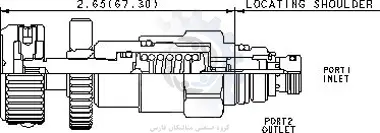

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RBAE KWN براساس کد فنی حفره T-8A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 20 - 25 پوند بر فوت می باشد.
ب: ابعاد شش گوش آچارخور ولو مدل RBAE KWN سایز 7/8 اینچ می باشد.
پ: دنده شیر کارتیج ولو سان مدل RBAE KWN سایز M16 می باشد.
- این شیر کارتریج مدل RBAE KWN ظرفیت 2.5 گالن بر دقیقه می باشد.
- همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
- تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.
- حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 24 قطره در دقیقه نرمال خواهد بود.
- سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک ۷/۸ اینچ می باشد.
- سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز ۵/۳۲ اینچ می باشد.
- سایز مهره شش گوش نصب شده بروی این شیر ۹/۱۶ اینچ می باشد.
- گشتاور مهره بروی هد شیر برابر با ۸۰ تا ۹۰ پوند بر اینچ می باشد.
- وزن کلی شیر کارتریج سان مدل RBAE KWN برابر با ۰.۳۶ پوند می باشد.
- اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری P این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
- درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RBAE KWN با کدفنی بونا: ۹۹۰۶۰۸۰۰۷ قابل عرضه است.
- درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: ۹۹۰۰۰۸۰۰۲ قابل تامین است.
- درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RBAE KWN باکدفنی ۹۹۰۶۰۸۰۰۶ قابل ارائه است.
وزن : 0.163 کیلوگرم
