توضیحات کوتاه: ویژگی های فنی فشارشکن sun hydraulic مدل PBDBLAN شیرهای کاهنده فشار که به صورت پایلوت کار می کنند، فشار اولیه بالا را در ورودی (درگاه 2) به ف...
دانلود pdf ها:

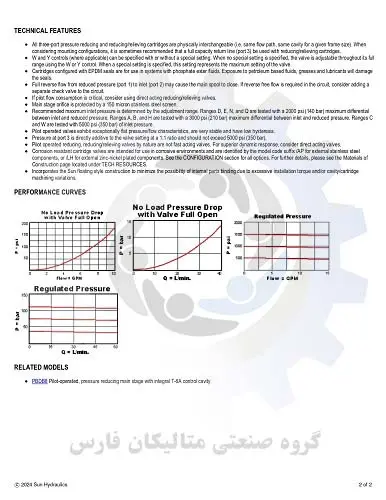

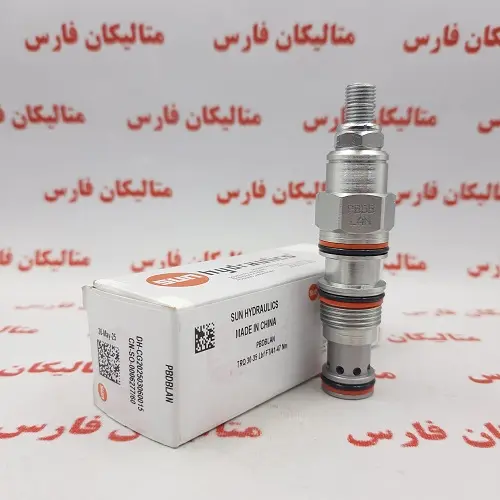

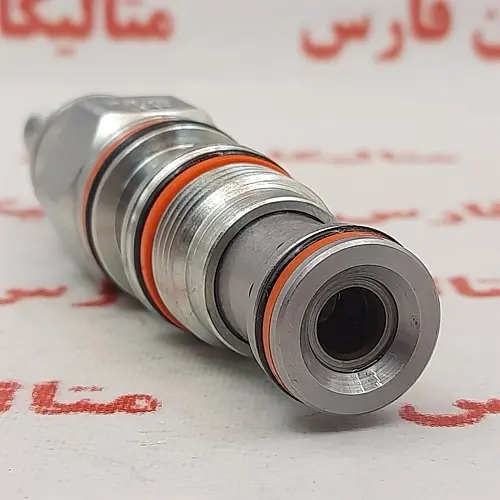

ویژگی های فنی فشارشکن sun hydraulic مدل PBDBLAN

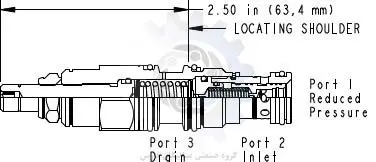

شیرهای کاهنده فشار که به صورت پایلوت کار می کنند، فشار اولیه بالا را در ورودی (درگاه 2) به فشار کاهش یافته ثابت در پورت 1 کاهش می دهند و به مدارهایی با فشارهای متعدد مورد نیاز می توانند با استفاده از یک پمپ واحد کار کنند.
تمام کارتریجهای کاهشدهنده و کاهشدهنده/تسکیندهنده فشار سه پورت از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). هنگام در نظر گرفتن پیکربندی های نصب، گاهی اوقات توصیه می شود که از یک خط بازگشت با ظرفیت کامل (درگاه 3) با کارتریج های کاهنده/تسکین دهنده استفاده شود.
کنترلهای W و Y (در صورت وجود) را میتوان با یا بدون تنظیم خاص مشخص کرد. هنگامی که هیچ تنظیم خاصی مشخص نشده است، شیر در تمام محدوده خود با استفاده از کنترل W یا Y قابل تنظیم است. هنگامی که یک تنظیم خاص مشخص می شود، این تنظیم حداکثر تنظیم شیر را نشان می دهد.
کارتریج های پیکربندی شده با مهر و موم EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به مهر و موم آسیب می رساند.
جریان معکوس کامل از کاهش فشار (درگاه 1) به ورودی (درگاه 2) ممکن است باعث بسته شدن قرقره اصلی شود. اگر جریان آزاد معکوس در مدار مورد نیاز است، در نظر بگیرید که یک شیر چک جداگانه به مدار اضافه کنید.
اگر مصرف جریان پایلوت حیاتی است، استفاده از دریچههای کاهش/تسکین مستقیم را در نظر بگیرید.
دهانه مرحله اصلی توسط یک صفحه استیل ضد زنگ 150 میکرونی محافظت می شود.
حداکثر فشار ورودی توصیه شده توسط محدوده تنظیم تعیین می شود. محدوده های D، E، N و Q با حداکثر اختلاف psi 2000 (140 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های A، B و H با حداکثر تفاضل 3000 psi (210 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های C و W با فشار ورودی 5000 psi (350 بار) آزمایش می شوند.
دریچههای آزمایشی دارای ویژگیهای فشار/جریان فوقالعاده صاف هستند، بسیار پایدار هستند و پسماند پایینی دارند.
فشار در پورت 3 مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند و نباید از 5000 psi (350 بار) تجاوز کند.
دریچه های کاهنده، کاهنده/تسکین دهنده که به صورت پایلوت کار می کنند طبیعتاً دریچه های سریع الاثر نیستند. برای پاسخ دینامیکی برتر، شیرهای عمل مستقیم را در نظر بگیرید.
دریچههای کارتریج مقاوم در برابر خوردگی برای استفاده در محیطهای خورنده در نظر گرفته شدهاند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل شناسایی میشوند. برای همه گزینه ها به بخش CONFIGURATION مراجعه کنید. برای جزئیات بیشتر، لطفاً به صفحه مصالح ساختمانی واقع در منابع فناوری مراجعه کنید.
دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری

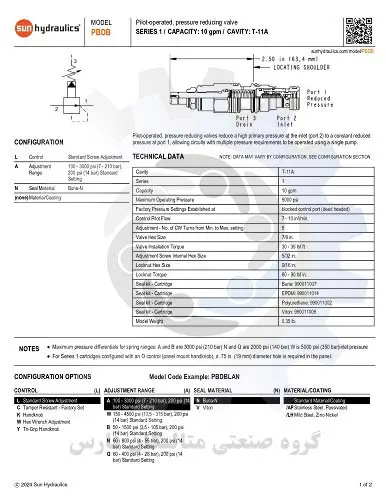

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل PBDBLAN
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل PBDBLAN سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل PBDBLAN سایز M20 می باشد
5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.
10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.

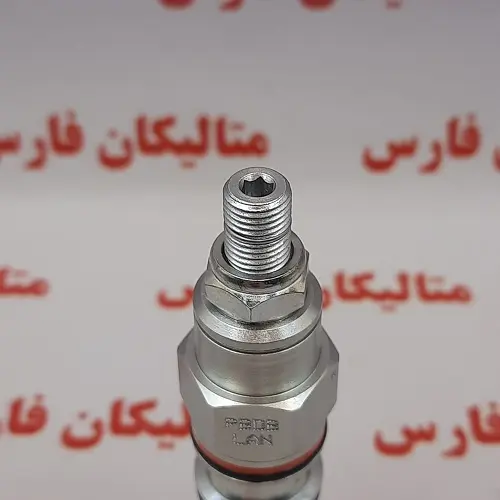

11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.
12 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.
13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
14 . وزن کلی شیر کارتریج سان مدل برابر با 0.35 پوند می باشد.
