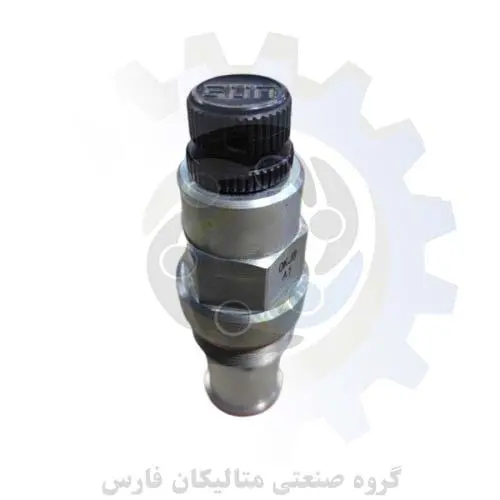

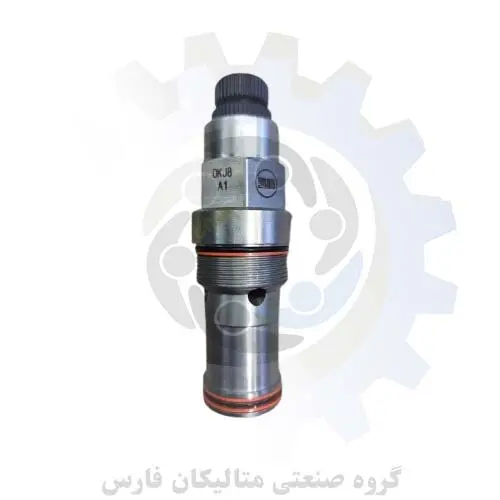

فشارشکن sun hydraulic مدل NCGB KAN

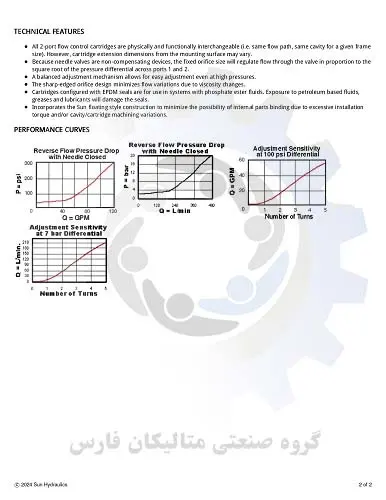

شیرهای سوزنی با چک جریان معکوس، روزنه‌های کاملاً قابل تنظیمی هستند که برای تنظیم جریان استفاده می‌شوند. آنها بی نهایت از بسته شدن کامل تا حداکثر قطر روزنه قابل تنظیم هستند. یک سوپاپ چک با ظرفیت بالا یکپارچه جریان نامحدودی را از پورت 2 تا پورت 1 فراهم می کند. آنها فشار را جبران نمی کنند.

همه کارتریج های کنترل جریان 2 پورت از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش کارتریج از سطح نصب ممکن است متفاوت باشد.

از آنجایی که شیرهای سوزنی دستگاه‌های غیر جبران‌کننده‌ای هستند، اندازه روزنه ثابت، جریان را از طریق شیر متناسب با ریشه دوم اختلاف فشار در پورت‌های 1 و 2 تنظیم می‌کند.

مکانیزم تنظیم متعادل امکان تنظیم آسان حتی در فشارهای بالا را فراهم می کند.

طراحی دهانه لبه تیز تغییرات جریان را به دلیل تغییرات ویسکوزیته به حداقل می رساند.

کارتریج های پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

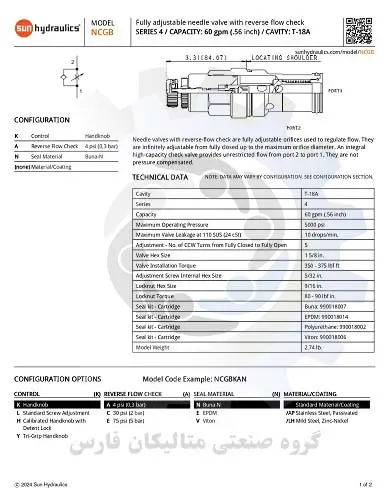

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل NCGB KAN

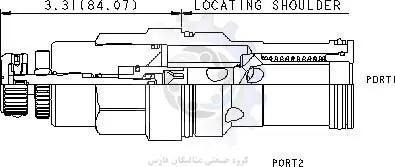

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل NCGB KAN براساس کد فنی حفره T-18A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 350 - 375 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدلNCGB KAN سایز 1 5/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل NCGB KAN سایز M48 می باشد

این شیر کارتریج مدل NCGB KAN ظرفیت 60 گالن بر دقیقه می باشد

6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 10 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 5/8 اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل NCGB KAN برابر با 2.74 پوند می باشد.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری چهار این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل NCGB KAN با کدفنی بونا: 990018007 قابل عرضه است

16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990018002 قابل تامین است

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل NCGB KAN باکدفنی 990018006 قابل ارائه است.

وزن : 1,260.4 کیلوگرم

فشارشکن sun hydraulic مدل NCGB KAN
