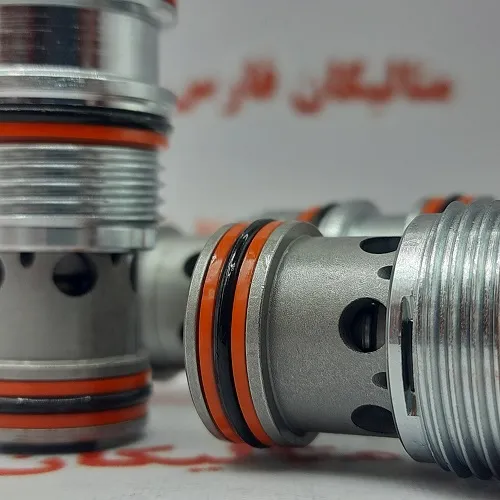

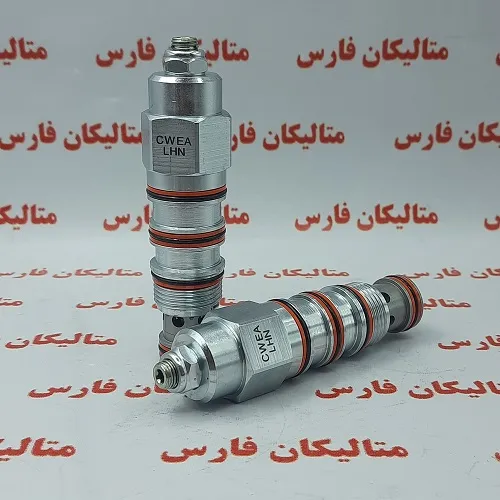

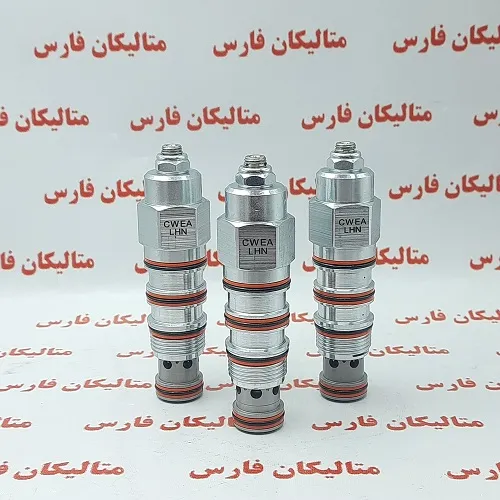

فشارشکن sun hydraulic مدل CWEA-LHN

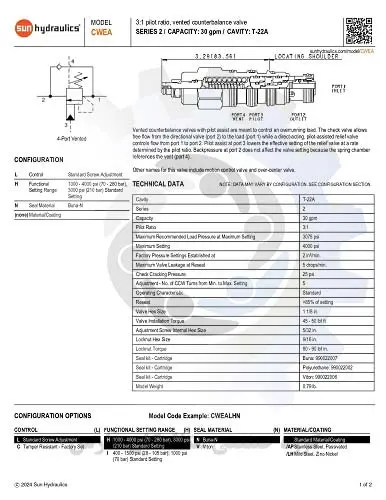

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CWEA-LHN

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CWEA-LHN براساس کد فنی حفره T-22A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 45 - 50 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدلCWEA-LHN سایز 1 1/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CWEA-LHN سایز 1"-14 UNS می باشد

این شیر کارتریج مدل CWEA-LHN ظرفیت 30 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 3:1  می باشد.

5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 3075 psi می باشد.

6. همچنین حداکثر فشار تنظیم 4000 psi برای این شیر کارتریجی هیدرولیک می باشد.

7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

9. فشار بررسی برای اطمینان از عدم وجود ترک در قطعه، 25 psi می باشد.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک  1 1/8 اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل CWEA-LHN  برابر با 0.79 پوند می باشد.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری دو این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CWEA-LHN با کدفنی بونا: 990022007 قابل عرضه است.

16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990022002 قابل تامین است.

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CWEA-LHN باکدفنی 990022006 قابل ارائه است.
