ویژگی های فنی فشارشکن sun hydraulic مدل CSAD-XXN
شاتل تک توپ بالاترین دو درگاه کاری را به سیگنال یا پورت مشترک متصل می کند. سیگنال در پورت 2 حس می شود.
کارتریج های شاتل دارای توپ ها و صندلی های فولادی سخت شده برای ویژگی های سایش عالی و تحمل آلودگی هستند.
هنگامی که شیر هیدرولیک کارتریج SUN هر دو پورت بار به فشار کمتری کاهش مییابند، توپ منفرد باعث کاهش سیگنال فشار میشود.
کارتریج های پیکربندی شده با مهر و موم EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به مهر و موم آسیب می رساند.
شیر هیدرولیک سان SUN دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

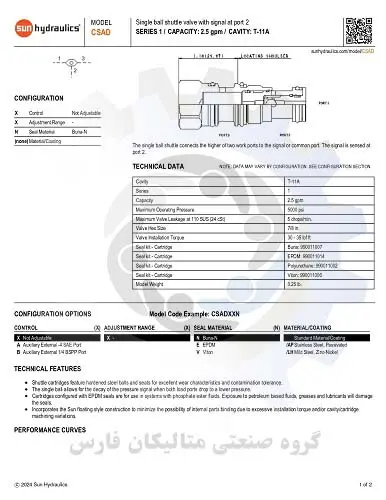

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CSAD-XXN

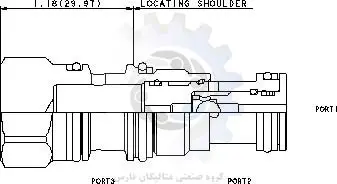

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CSAD-XXN براساس کد فنی حفره T-11A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل CSAD-XXN سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل CSAD-XXN سایز M20 می باشد
- این شیر کارتریج مدل CSAD-XXN ظرفیت 2.5 گالن بر دقیقه می باشد
5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.
8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.
10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
14 . وزن کلی شیر کارتریج سان مدل برابر با 0.25 پوند می باشد.
اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
