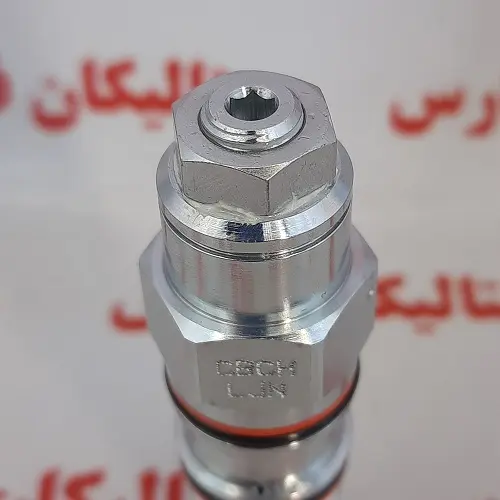

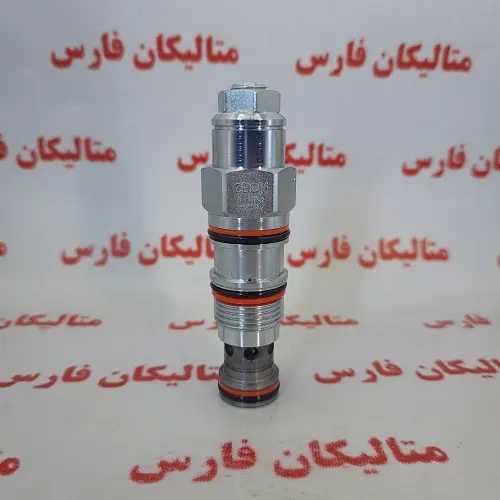

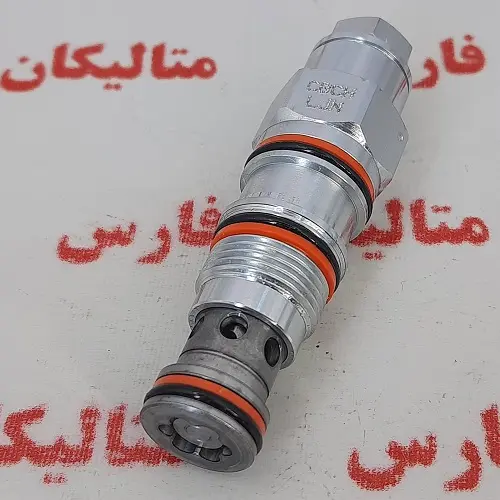

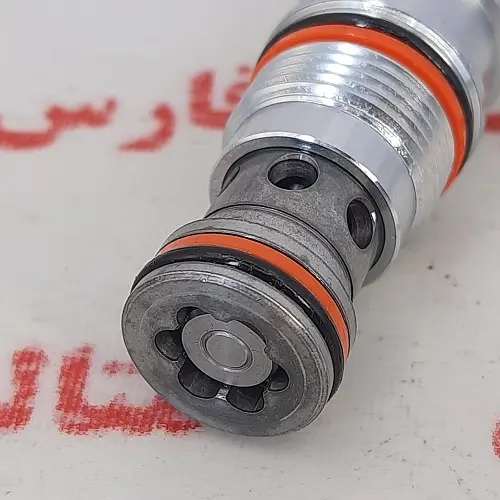

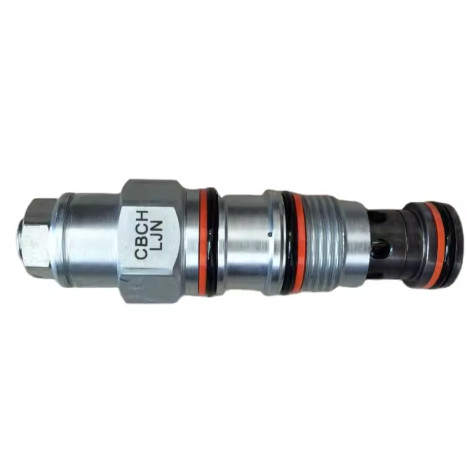

فشارشکن sun hydraulic مدل CBCH LJN

ویژگی‌های فنی فشارشکن sun hydraulic مدل CBCH LJN

شیرهای تعادل با کمک پایلوت برای کنترل بار بیش از حد طراحی شده‌اند. شیر یکطرفه اجازه جریان آزاد از شیر جهت‌دار (پورت ۲) به بار (پورت ۱) را می‌دهد در حالی که یک شیر اطمینان با عملکرد مستقیم و کمک پایلوت، جریان را از پورت ۱ به پورت ۲ کنترل می‌کند. کمک پایلوت در پورت ۳، تنظیم مؤثر شیر اطمینان را با نرخی که توسط نسبت پایلوت تعیین می‌شود، کاهش می‌دهد.

نام‌های دیگر این شیر کاهش فشار شامل شیر کنترل حرکت و شیر بالای مرکز است.

شیرهای تعادل باید حداقل ۱.۳ برابر حداکثر فشار ناشی از بار تنظیم شوند.

تنظیم را در جهت عقربه‌های ساعت بچرخانید تا تنظیم کاهش یابد و بار آزاد شود.

تنظیم کامل در جهت عقربه‌های ساعت کمتر از ۲۰۰ psi (۱۴ بار) است.

فشار برگشتی در پورت ۲ با نسبت ۱ به علاوه نسبت پایلوت ضربدر فشار برگشتی به تنظیم مؤثر فشار اضافه می‌شود.

بازنشستگی در زمانی که شیر کنترل فشار به صورت استاندارد تنظیم شده است، از ۸۵٪ فشار تنظیم شده بیشتر می‌شود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد بازنشستگی کمتر شود. کارتریج‌های پیکربندی‌شده با آب‌بندهای EPDM برای استفاده در سیستم‌هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات پایه نفتی، گریس‌ها و روان‌کننده‌ها به آب‌بندها آسیب می‌رساند.

کارتریج‌های متعادل‌کننده خورشیدی را می‌توان مستقیماً در حفره‌ای که در محفظه محرک ماشینکاری شده است، برای محافظت بیشتر و بهبود سختی در مدار نصب کرد.

دو فشار ترک‌خوردگی شیر یک‌طرفه در دسترس است. از چک ۲۵ psi (۱.۷ بار) استفاده کنید، مگر اینکه کاویتاسیون محرک نگران‌کننده باشد.

این شیر سان هیدرولیک در قسمت پایلوت آب‌بندهای مثبت ندارد و بسته به فشار بار، بین ۲ تا ۲۰ اینچ مکعب در دقیقه / ۱۰۰۰ psi (۰.۰۳ و ۰.۳ لیتر در دقیقه / ۷۰ بار) بین پورت ۲ و پورت ۳ جریان عبور می‌دهد. این نکته در مدارهای اصلی-فرعی و در آزمایش نشتی مجموعه‌های شیر-سیلندر مورد توجه است.

تمام کارتریج‌های متعادل‌کننده سه‌پورتی، کنترل بار و چک پایلوت-باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه فریم مشخص). شیرهای کارتریجی مقاوم در برابر خوردگی برای استفاده در محیط‌های خورنده در نظر گرفته شده‌اند و با پسوند کد مدل /AP برای اجزای خارجی از جنس فولاد ضد زنگ یا /LH برای اجزای خارجی آبکاری شده با روی-نیکل شناسایی می‌شوند. برای مشاهده همه گزینه‌ها به بخش پیکربندی مراجعه کنید. برای جزئیات بیشتر، لطفاً به صفحه مواد ساختمانی واقع در زیر منابع فنی مراجعه کنید.

دارای ساختار شناور خورشیدی است تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.
