توضیحات کوتاه: خرطومی استیل مخصوص صنایع فولاد، یک شیلنگ استیل از جنس استیل304 یا 316 با ضخامت و قطر مشخص است که برای اتصال و انتقال مواد(بیشتر گاز ها) در صنایع فولاد به کار می...
دانلود pdf ها:
خرطومی استیل مخصوص صنایع فولاد، یک شیلنگ استیل از جنس استیل304 یا 316 با ضخامت و قطر مشخص است که برای اتصال و انتقال مواد(بیشتر گاز ها) در صنایع فولاد به کار میرود. برخی از مشخصات فنی خرطومی استیل عبارتند از: - جنس: استیل304&316 - ضخامت: بین 1 تا 3 میلیمتر - قطر داخلی: بین 1 تا 100 سانتیمتر - طول: بین 1 تا 6 متر - فشار کاری: تا سایز یک اینچ ۷۰الی ۸۰ بار فشار کاری سایز یک و یک چهارم تا دو اینچ ۴۰الی ۵۰ بار سایز دو اینچ تا چهار اینچ ۲۰الی ۳۰ بار سایز شش و هشت اینچ ۱۵ بار سایز ده اینچ هشت بار - دمای کار: بین -50 تا +500 درجه سانتیگراد - نوع اتصالات: جوش، پروفیلد، فلنج، شیرآلات و ... - استانداردهای مورد استفاده: ASTM A312، ASTM A358، ASTM A269 و ... - نوع سطح داخل خرطوم: موج دار - نوع پوشش خارج خرطوم: روکش استیل حصیری لازم به ذکر است که مشخصات فنی خرطومی استیل مخصوص صنایع فولاد بسته به نوع کاربرد و نیازهای هر صنعت ممکن است متفاوت باشد. خرطوم استیل مخصوص صنایع فولاد عمدتاً از جنس استیل ضد زنگ ساخته شده است و دارای ویژگی و مزایای های زیر می باشد: - قابلیت تحمل فشار بالا - مقاومت بالا در برابر خوردگی و خوردگی ترکیبی - قابلیت انعطاف پذیری مناسب - دارای عمر طولانی و کاربرد گسترده در صنایع فولاد - قابل استفاده در دماهای بسیار بالا و پایین - دارای اتصالات مختلف جهت اتصال به سایر قطعات صنعتی. شیلنگ خرطومی استیل بسیار انعطاف پذیر است و به دلیل ساختار خاص خود، به ندرت پیچ خوردگی یا گره خوردگی میکند. یکی از عوامل مهم در افزایش عمر مفید این شیلنگها، انعطافپذیری و ارتجاع آنها است. این شیلنگها مسئول انتقال سیالات هستند و به دلیل خواص انعطافپذیری و ارتجاعیشان، عمر طولانیتری دارند. شیلنگهای استیل به عنوان یکی از ابزارهای حیاتی در صنایع مختلف مورد استفاده قرار میگیرند، از جمله صنایع شیمیایی، نفت و گاز، خودروسازی، صنایع غذایی و سایر صنایع صنعتی. این شیلنگها به دلیل مقاومت بالای خود در برابر فشار، دما، خوردگی و زنگزدگی، برای انتقال انواع مایعات و گازها در شرایط مختلف مناسب هستند و از اهمیت ویژهای برخوردارند. شیلنگ فلکسیبل خرطومی استیل در زمینههای مختلف به کار میرود، از جمله زهکشی و کانالسازی تا ساخت تونلهای ابزار. به دلیل ویژگیهای انعطاف پذیری، مقاومت و قدرت ساختاریشان، این شیلنگها گزینه اصلی مهندسان و طراحان در پروژههای متنوع بوده و به بهبود عملکرد و کارایی این پروژهها کمک میکنند.

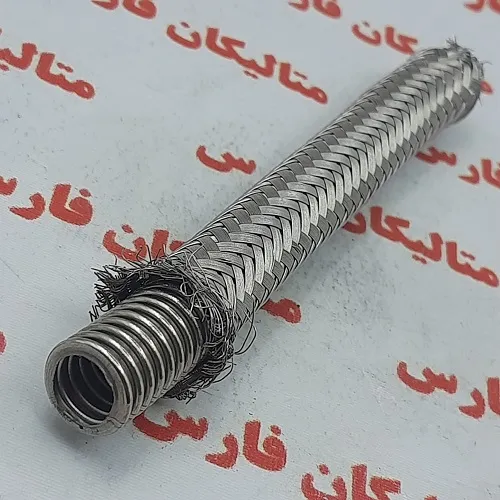

برای انتقال نوع خاصی از گاز و مواد خورنده استفاده میشود. لوله خرطومی فلزی انعطاف پذیر از انعطاف زیادی برخوردار است و در محدوده دمایی وسیعی میتواند کار کند. لايه آكاردئوني كه لوله استيل با فرم بلوز ( Bellows ) مي باشد عامل انعطاف پذيري شيلنگ بوده و روكش حصيري ( Braid ) محافظت بلوز در مقابل ضربه و نفوذ اجسام خارجي را بر عهده دارد. تقويت لوله بلوز و نيز مهار نمودن افزايش طول اتصال در هنگام اعمال فشارهاي داخلي بر عهده روكش حصيري مي باشد . جنس بلوز شيلنگ هاي خرطومي با توجه به نوع و دماي سيال عبوري از انواع فولاد ضد رنگ ( نظير AISI 304,316 L,321 ) است. لوله خرطومی فلزی فلکسیبل از جنس فولاد ضد زنگ است و توانایی تحمل فشار بسیار بالایی دارد. خرطومی استنلس استیل با روکش حصیری توانایی کار در دماهای بین منفی 273 تا مثبت 650 درجه سلسیوس را دارد و میتواند تا حداکثر فشار 350 بار را تحمل کند. مزاياي استفاده از لوله آکاردئونی استیل مقاومت در برابر رطوبت مقاومت در هنگام آتش سوزي و شعله مستقيم مقاومت خوردگي بالا و امكان استفاده براي انتقال اكثر سيالات صنعتي قابليت جذب ارتعاش و صداي ناشي از عملكرد تجهيزات نوساني نظير پمپ ، كمپرسور ، فن و جبران نشت مخازن در اثر وزن سيال جبران نابجايي و خطاهاي اجتناب ناپذير هنگام ساخت و نصب اجزاء صلب موجود در سيستم می باشد.
این شیلنگ فلکسیبل خرطومی استیل، با روکش از جنس فولاد ضدزنگ ساخته میشود و برای انتقال مواد خورنده خاص و گازهای خاص استفاده میشود. ویژگی اصلی این شیلنگ، انعطافپذیری بالا است که امکان کار در دماهای بسیار وسیع را فراهم میکند؛ از دمای منفی ۲۷۳ درجه سانتیگراد تا دمای مثبت ۶۵۰ درجه سانتیگراد. این شیلنگ از نظر مقاومت در برابر فشار نیز بسیار قوی بوده و میتواند تا حداکثر فشار ۳۵۰ بار را تحمل کند. این ویژگیها باعث میشود که این شیلنگ به عنوان یک راهکار مطمئن و دوام برای انتقال مواد در شرایط سخت و نیاز به انعطافپذیری بالا در صنایع مختلف مورد استفاده قرار گیرد.
به منظور دریافت اطلاعات بیشتر و مشاوره درباره محصولات، لطفاً به لینک زیر مراجعه فرمایید:
https://metalicanfars.com/search?title=%D8%B4%D9%84%D8%A7%D9%82%DB%8C
https://metalicanfars.com/%D8%A7%D8%AA%D8%B5%D8%A7%D9%84%D8%A7%D8%AA-%D8%AC%D9%88%D8%B4%DB%8C/c2
استاندارد خرطومی استیل مخصوص صنایع فولاد، به عنوان یک استاندارد فنی و مهندسی، شامل مشخصات فنی و تجهیزات مورد نیاز برای تولید خرطوم های استیل در صنعت فولاد است. این استاندارد شامل مشخصات فنی از جمله ابعاد، وزن، ضخامت دیواره، جنس و نوع پایانه ها و روکش ها برای خرطوم های استیل مورد استفاده در صنعت فولاد می باشد.
به علاوه، این استاندارد شامل الزامات کنترل کیفیت برای تولید خرطوم های استیل نظیر آزمایش های غیرمخرب (NDT)، آزمایش های فشار و دستورالعمل های حفاظت از سطح خرطوم ها در حین حمل و نگهداری است.
استفاده از خرطوم های استاندارد خرطومی استیل مخصوص صنایع فولاد به عنوان قطعات پروژه ها در صنعت فولاد، به دلیل مشخصات فنی و کیفیت بالای آنها، باعث افزایش عمر مفید و کاهش هزینه های نگهداری و تعمیرات می شود.
خرطومی استیل مخصوص صنایع فولاد، به عنوان یکی از مهمترین قطعات در صنایع فولاد، باید دارای استانداردهای مشخص و معتبر باشد. برخی از استانداردهای خرطومی استیل عبارتند از:
- ASTM A234: استاندارد آمریکایی برای خرطوم های فولادی که برای تولید و نصب در ساختمان ها، صنعت نفت و گاز، پالایشگاه ها و غیره استفاده می شود.
- EN 10253: استاندارد اروپایی برای خرطوم های فولادی که شامل خط لوله ها، تجهیزات صنعتی و ساختمان ها مورد استفاده قرار می گیرند.
- ASME B16.9: استاندارد آمریکایی برای خرطوم های فولادی که در ساخت و نصب لوله ها، تجهیزات صنعتی و ساختمان ها به کار می رود.
- DIN 2605: استاندارد آلمان برای خرطوم های فولادی که در صنایع نفت و گاز، پالایشگاه ها و ساختمان ها استفاده می شود.
به طور کلی، استانداردهای خرطومی استیل بر اساس نوع مصرف و محل استفاده آن تعریف می شوند.
با طراحی منحصر به فرد خود، شیلنگهای فلکسیبل خرطومی استیل از ویژگیهای انعطاف پذیری و قدرت ساختاری برخوردارند که آنها را به یک راهکار بینظیر در صنایع مختلف تبدیل کرده است. ساختار خمیده با چینش چندگانه، این شیلنگها را قادر به سازگاری با محیطهای مختلف میسازد، از سیستمهای زهکشی گرفته تا ساخت تونلهای ابزار.
ویژگیهای اصلی شیلنگهای استیل عبارتند از:
۱. مقاومت به زنگ زدگی: استیل به عنوان یک ماده غیرقابل زنگ و مقاوم به زنگ زدگی شناخته میشود. این ویژگی از شیلنگهای خرطومی استیل مناسب برای کاربردهایی که با مایعات یا گازهای آبیاری یا مواد شیمیایی در تماس هستند، مانند صنایع شیمیایی یا معدنی، مواد غذایی، داروسازی و غیره، میکند.
۲. مقاومت به دماهای مختلف: شیلنگهای خرطومی استیل میتوانند در دماهای بالا یا پایین کار کنند و دماهای مختلف را تحمل کنند.
۳. مقاومت به فشار: این شیلنگها میتوانند به فشارهای مختلف مقاومت کنند و در کاربردهایی که نیاز به انتقال مایعات تحت فشار دارند، مورد استفاده قرار گیرند.
۴. انعطافپذیری: شیلنگهای خرطومی استیل انعطافپذیر هستند و میتوانند به راحتی به شکلها و اندازههای مختلف منطبق شوند.
۵. مانع از نشت: استفاده از شیلنگهای خرطومی استیل میتواند از نشت مایعات و گازها جلوگیری کند و از ایجاد مشکلات ایمنی و محیطی جلوگیری کند.
۶. مناسب برای کاربردهای خاص: این شیلنگها میتوانند برای انتقال مواد غذایی، مواد شیمیایی، گازهای خوراکی و غیره در صنایع مختلف مورد استفاده قرار گیرند. استفاده از شیلنگهای خرطومی استیل به دلیل ویژگیهای مقاومت به شرایط محیطی و مواد شیمیایی، پایداری و عمر مفید طولانی، در کاربردهای صنعتی متنوعی استفاده میشوند. انتخاب شیلنگهای مناسب برای نیازهای خاص کاربردی بسیار مهم است تا از عملکرد بهینه و ایمنی سیستمها و فرآیندها اطمینان حاصل کرد.
خرطومی استیل یکی از قطعات مهم در صنایع فولاد است که برای اتصال لوله ها و قطعات دیگر استفاده میشود. برای ساخت خرطومی استیل، از متریال های استاندارد و با کیفیت بالا استفاده میشود تا به دلایل زیر:
1- مقاومت بالا: خرطوم های استاندارد با استفاده از فولاد با مقاومت بالا ساخته شده اند و در برابر فشار، حرارت و خوردگی مقاوم هستند.
2- پایداری: خرطوم های استاندارد با تحقق پروسه های صحیح ساخت و تست شده اند و پس از نصب، پایدار باقی خواهند ماند.
3- عملکرد بهینه: خرطوم های استاندارد با طرح های بهینه ساختار و جزئیات طراحی شده اند تا عملکرد بهینه را در شرایط مختلف فراهم کنند.
4- ایمنی: استفاده از متریال های استاندارد در ساخت خرطوم های استیل، ایمنی کاربران را تضمین میکند و خطرات ناشی از شکست یا خوردگی را کاهش میدهد.
بعضی از متریال های استاندارد برای ساخت خرطوم های استیل عبارتند از:
- ASTM A234 WPB
- ASTM A420 WPL6
- ASTM A860 WPHY60
- ASTM A403 WP316L
متریال های استاندارد در خرطومی استیل مخصوص صنایع فولاد عبارتند از:
1. استیل زنگ نزن: AISI 304، AISI 316، AISI 321
2. آلیاژهای نیکل: Inconel 600، Inconel 625، Incoloy 800، Incoloy 825
3. فولاد کربنی: ASTM A106 Grade B، ASTM A53 Grade B
4. فولاد آلیاژی: ASTM A335 P11، ASTM A335 P22، ASTM A335 P91
5. فولاد ضد سایش: AR400، AR500
6. فولاد ضد حرارت: ASTM A182 F11، ASTM A182 F22، ASTM A182 F91
7. فولاد ضدزنگ دوگانه: Duplex UNS S31803/S32205 و Super Duplex UNS S32750/S32760.
8. تیتانیوم: Grade 2 و Grade 5.
9. مس: C11000 و C12200.
10. آلومینیوم: 6061-T6 و 6063-T6.
11. برونز: C93200 و C95400.
12. پلاستیک ها: PVC و CPVC.
13. لاستیک ها: EPDM و Nitrile Rubber (NBR).
فولاد گالوانیزه، آلومینیوم و فولاد ضدزنگ از جمله موادی هستند که در ساخت شیلنگهای فلزی مورد استفاده قرار میگیرند. این مواد به دلیل مقاومت زیاد به زنگ زدگی، استحکام ساختاری بالا و قابلیت سازگاری با شرایط محیطی مختلف، شیلنگهای فلکسیبل استیل را به یک گزینه مطمئن و پرکاربرد تبدیل کرده است.
شیلنگهای فلکسیبل استیل با استفاده از جنس فولاد ضدزنگ تولید شدهاند، که این جنس باعث افزایش قابلیت مقاومت در برابر فشار، دماهای گسترده، و تأثیر مواد شیمیایی شده است. به همین دلیل، این شیلنگها به سرعت در صنایع گوناگون مانند صنایع نفت و گاز، شیمیایی، خودروسازی، معدن، و بسیاری دیگر مورد استفاده قرار گرفتند. تکنولوژی تولید این شیلنگها نیز بهبود یافته و مهندسان به بهینهسازی آنها ادامه دادهاند. امروزه، این شیلنگها به عنوان یکی از عناصر حیاتی در صنایع مختلف شناخته میشوند و در بسیاری از کاربردها جایگزینی موثر برای انتقال مواد و سیالات با شرایط مختلف محیطی و فشارهای متنوع به حساب میآیند.
