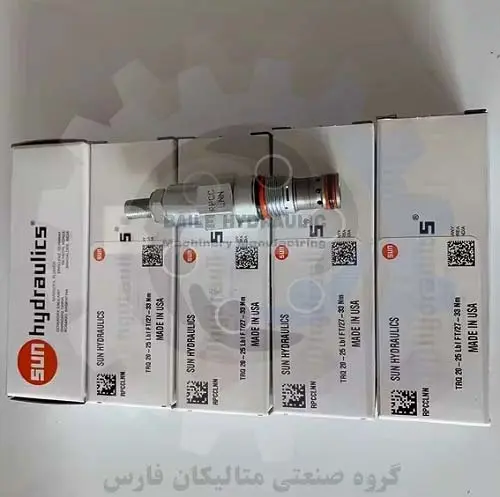

شیر کنترل فشار sun hydraulic مدل RPCC LNN
در دسترس بودن: موجود
توضیحات کوتاه: کارتریجهای فشارشکن با عملکرد پایلوت و پیستون متعادل، معمولاً شیرهای تنظیم فشار بسته هستند. هنگامی که فشار در ورودی (پورت ۱) به تنظیم شیر میرسد، شیر کنترل فشار شروع به باز شدن به سمت مخزن (پورت ۲) میکند و جریان را برای تنظیم فشار تنظیم میکند. این شیرهای کاهش فشار دقیق هستند، افزایش فشار کمی در مقابل جریان دارند، روان و بیصدا هستند و سرعت نسبتاً خوبی دارند. تمام کارتریجهای فشارشکن دو پورتی (به جز فشارشکنهای پایلوت) از نظر فیزیکی و عملکردی قابل تعویض هست...
کارتریجهای فشارشکن با عملکرد پایلوت و پیستون متعادل، معمولاً شیرهای تنظیم فشار بسته هستند. هنگامی که فشار در ورودی (پورت ۱) به تنظیم شیر میرسد، شیر کنترل فشار شروع به باز شدن به سمت مخزن (پورت ۲) میکند و جریان را برای تنظیم فشار تنظیم میکند. این شیرهای کاهش فشار دقیق هستند، افزایش فشار کمی در مقابل جریان دارند، روان و بیصدا هستند و سرعت نسبتاً خوبی دارند.

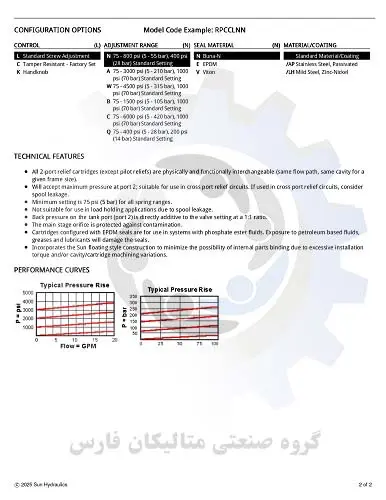

تمام کارتریجهای فشارشکن دو پورتی (به جز فشارشکنهای پایلوت) از نظر فیزیکی و عملکردی قابل تعویض هستند (مسیر جریان یکسان، حفره یکسان برای اندازه فریم مشخص).
حداکثر فشار را در پورت ۲ میپذیرند؛ مناسب برای استفاده در مدارهای فشارشکن متقاطع. در صورت استفاده در مدارهای فشارشکن متقاطع، نشتی اهرم را در نظر بگیرید.
حداقل تنظیم برای همه محدودههای فنر ۷۵ psi (۵ بار) است.
به دلیل نشتی اهرم برای استفاده در کاربردهای نگهداری بار مناسب نیست.
فشار برگشتی روی پورت مخزن (پورت ۲) مستقیماً با نسبت ۱:۱ به تنظیم شیر اضافه میشود.
روزنه مرحله اصلی در برابر آلودگی محافظت میشود. کارتریجهای پیکربندیشده با آببندهای EPDM برای استفاده در سیستمهایی با سیالات فسفات استر هستند. قرار گرفتن در معرض سیالات نفتی، گریسها و روانکنندهها به آببندها آسیب میرساند.
دارای ساختار شناور خورشیدی است تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.

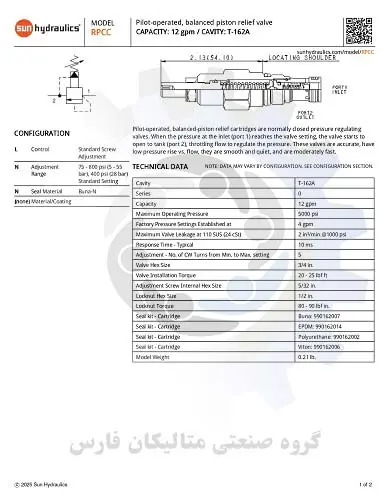

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RPCC LNN

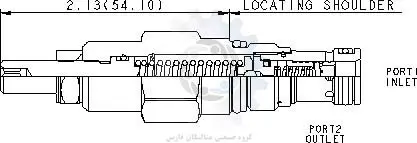

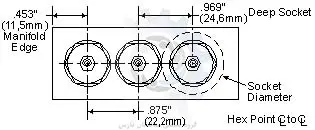

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RPCC LNNبراساس کد فنی حفره T-162A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 20 - 25 پوند بر فوت می باشد.
ب: ابعاد شش گوش آچارخور ولو مدل RPCC LNN سایز 3/4 اینچ می باشد.
پ: دنده شیر کارتیج ولو سان مدل RPCC LNN سایز M16 می باشد.
- این شیر کارتریج مدل RPCC LNN ظرفیت 12 گالن بر دقیقه می باشد.
- همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
- تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.
- حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 2 قطره در دقیقه نرمال خواهد بود.
- سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک ۳/۴ اینچ می باشد.
- سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز ۵/۳۲ اینچ می باشد.
- سایز مهره شش گوش نصب شده بروی این شیر ۱/۲ اینچ می باشد.
- گشتاور مهره بروی هد شیر برابر با ۸۰ تا ۹۰ پوند بر اینچ می باشد.
- وزن کلی شیر کارتریج سان مدل RPCC LNN برابر با ۰.۲۱ پوند می باشد.
- اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری صفر این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
- درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RPCC LNN با کدفنی بونا: ۹۹۰۱۶۲۰۰۷ قابل عرضه است.
- درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: ۹۹۰۱۶۲۰۰۲ قابل تامین است.
- درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RPCC LNN باکدفنی ۹۹۰۱۶۲۰۰۶ قابل ارائه است.
