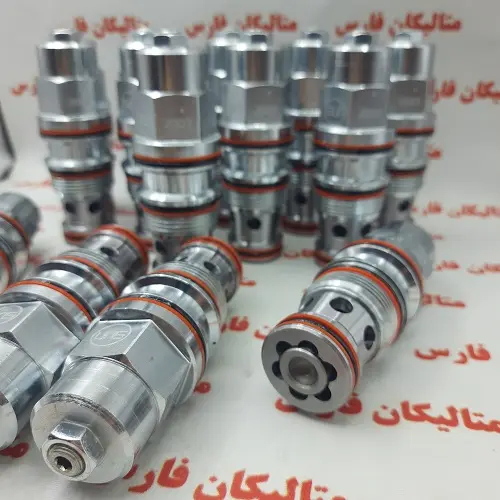

شیر کنترل فشار sun hydraulic مدل RBAA LAN

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RBAA LAN

1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RBAA LAN براساس کد فنی حفره T-3A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 45 - 50  پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل RBAA LAN سایز 1 1/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل RBAA LAN سایز 1"-14 UNS می باشد

1. این شیر کارتریج مدل RBAA LAN ظرفیت 0.5 گالن بر دقیقه می باشد

6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک  1 1/8 اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل RBAA LAN برابر با 0.57 پوند می باشد.

1. اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری دو این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RBAA LAN با کدفنی بونا: 990203007 قابل عرضه است

 درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990003002 قابل تامین است

درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RBAA LAN باکدفنی 990203006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 262.2 کیلوگرم
