متالیکان فارس | شیر کنترل فشار sun hydraulic مدل DBAH ACN

این شیرهای پایلوت-استیج، جهت‌دار، دو حالته و سه‌راهه، کارتریج‌های فنری با عملکرد هیدرولیکی هستند و در دو پیکربندی اهرمی موجود می‌باشند؛ معمولاً از ۱ تا ۲ باز و معمولاً از ۱ تا ۳ باز. این کارتریج‌های ولو هیدرولیک سان برای کاربردهای جریان پایلوت طراحی شده‌اند.

گزینه‌های مختلف پورت کنترل پایلوت در دسترس هستند. برای جزئیات بیشتر به انتخاب گزینه مراجعه کنید.

تمام پورت‌ها ۵۰۰۰ psi (۳۵۰ بار) از جمله پورت کنترل پایلوت را می‌پذیرند.

اسپول و غلاف سخت‌کاری شده، عملکرد ثابت، میزان نشتی کم اسپول و ویژگی‌های سایش برتر را ارائه می‌دهند.

حداقل فشار پایلوت مورد نیاز برای عملکرد شیر کنترل فشار با فرمول زیر تعیین می‌شود: فشار پایلوت = ۸۵ psi + فشار در پورت ۱ ضربدر ۰.۰۲۳. این منجر به محدوده فشار پایلوت ۸۵ تا ۲۰۰ psi می‌شود. در واحد متریک؛ فشار پایلوت = ۶ بار + فشار در پورت ۱ ضربدر ۰.۰۲۳. این منجر به فشار پایلوت ۶ تا ۱۴ بار می‌شود. شامل ساختار شناور خورشیدی است تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.

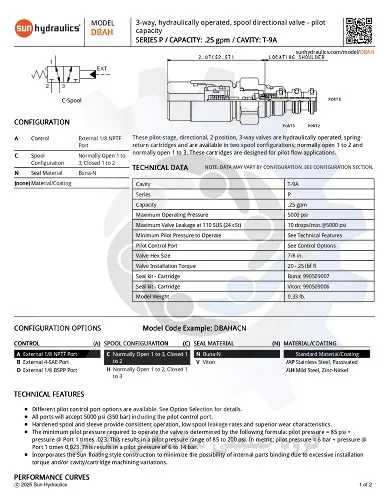

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل DBAH ACN

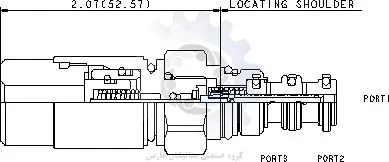

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل DBAH ACN براساس کد فنی حفره T-9A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 20 - 25 پوند بر فوت می باشد.

ب: ابعاد شش گوش آچارخور ولو مدل DBAH ACN سایز 7/8 اینچ می باشد.

پ: دنده شیر کارتریج ولو سان مدل DBAH ACN سایز M16 می باشد.

این شیر کارتریج مدل DBAH ACN ظرفیت 0.25 گالن بر دقیقه می باشد.
همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل DBAH ACN در حالت نصب مجدد تا 24 قطره در دقیقه نرمال خواهد بود.
سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
وزن کلی شیر کارتریج سان مدل DBAH ACN برابر با 0.33 پوند می باشد.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری P این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل DBAH ACN با کدفنی بونا: 990509007 قابل عرضه است.
درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل DBAH ACN باکدفنی 990509006 قابل ارائه است.

وزن : 0.15 کیلوگرم
