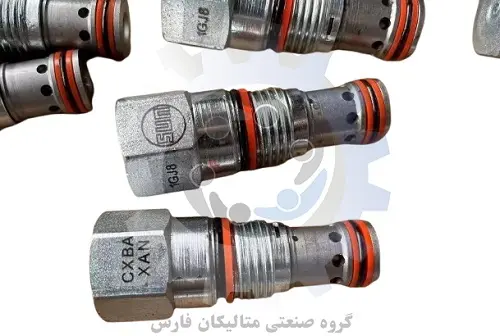

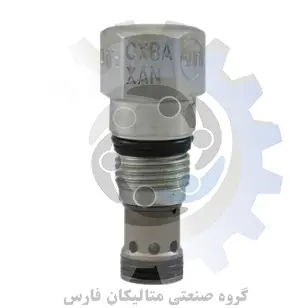

شیر کنترل فشار sun هیدرولیک مدل CXBA XAN

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CXBA XAN

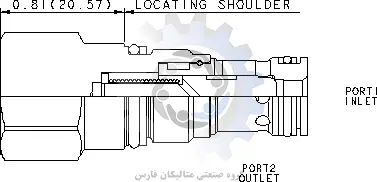

1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CXBA XAN براساس کد فنی حفره T162A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر)       20 – 25 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CXBA XAN سایز 3/4   اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CXBA XAN سایز  M16 می باشد

1. این شیر کارتریج مدل CXBA XAN ظرفیت 10 گالن بر دقیقه می باشد

4. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.

5. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 1 قطره در دقیقه نرمال خواهد بود.

6 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک  3/4  اینچ می باشد.

7 . وزن کلی شیر کارتریج سان مدل  برابر با 0.17 پوند می باشد.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CXBA XAN

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 0  این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

8 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CXBA XAN با کدفنی بونا: 990162007 قابل عرضه است

9. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990162002 قابل تامین است

10 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CXBA XAN باکدفنی 990162006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst               یا             35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با  µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
