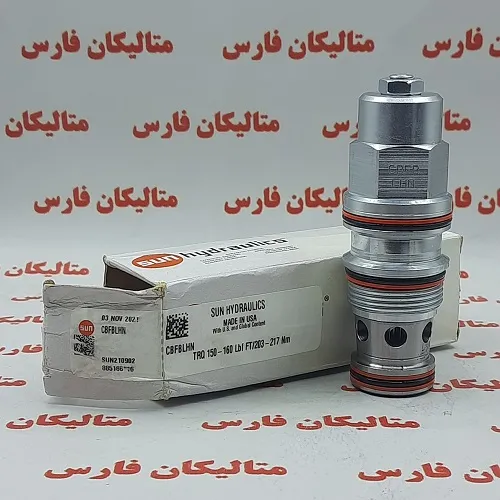

شیر کانتربالانس هیدرولیکی مدل CBFB LHN

مشخصات تکنیکی شیر کانتربالانس هیدرولیکی مدل CBFB LHN

1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CBFB LHN براساس کد فنی حفره T-17A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 - 160 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CBFB LHN سایز 1 1/4 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CBFB LHN سایز M36 می باشد

1. این کانتربالانس هیدرولیکی مدل CBFB LHN ظرفیت 40 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 1.5:1 می باشد.

5. حداکثر فشار بار توصیه شده برای شیر کنترل فشار  Sun hydraulic مدل CBFB LHN در حداکثر تنظیم برابر با 3075 psi می باشد.

6. همچنین حداکثر فشار تنظیم 4000 psi برای کارتریج  SUN hydraulicمدل CBFB LHN می باشد.

7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش کارتریج ولو هیدرولیک  sun hydraulicمدل CBFB LHN 1 1/4  اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این فشارشکن  Sun hydraulic برابر با سایز 5/32 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این ولو هیدرولیکی سان  9/16 اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

14 . وزن کلی این شیر کارتریج هیدرولیک sun برابر با 1.37 پوند می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CBFB LHN با کدفنی بونا: 990017007 قابل عرضه است

16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990017002 قابل تامین است

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CBFB LHN باکدفنی 990017006 قابل ارائه است.

1. اطلاعات فنی نصب شیر کانتربالانس هیدرولیکی مدل CBFB LHN بر اساس استاندارد Standard S-171 معادل با سری سه این شرکت می باشد.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst               یا             35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با  µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

کانتربالانس
کانتر بالانس هیدرولیک
لاجیک کانتربالانس ولو
کانتربالانس هیدرولیکی
شیر کانتربالانس
شیر کانتربالانس هیدرولیکی
لاجیک کانتربالانس
شیر لاجیک

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 630.2 کیلوگرم
