کارتریجهای فشارشکن پیستونی متعادل، سریعالعمل و با عملکرد پایلوت، معمولاً شیرهای محدودکننده فشار بستهای هستند که برای محافظت از اجزای هیدرولیک در برابر نوسانات فشار استفاده میشوند. باز و بسته شدن سریع به قیمت روان بودن جریان تمام میشود. هنگامی که فشار در ورودی (پورت ۱) به تنظیم شیر میرسد، شیر شروع به باز شدن به سمت مخزن (پورت ۲) میکند و جریان را برای محدود کردن افزایش فشار، کنترل میکند. این شیرها افزایش فشار کمی در مقابل جریان دارند و بسیار سریع هستند.
تمام کارتریجهای فشارشکن دو پورتی (به جز فشارشکنهای پایلوت) از نظر فیزیکی و عملکردی قابل تعویض هستند (مسیر جریان یکسان، حفره یکسان برای اندازه فریم مشخص).
حداکثر فشار را در پورت ۲ میپذیرند؛ مناسب برای استفاده در مدارهای فشارشکن متقاطع. در صورت استفاده در مدارهای فشارشکن متقاطع، نشتی اهرم را در نظر بگیرید.
روزنه مرحله اصلی توسط یک صفحه فولادی ضد زنگ ۱۵۰ میکرونی محافظت میشود.
به دلیل نشتی اهرم برای استفاده در کاربردهای نگهداری بار مناسب نیست.
فشار برگشتی روی شیر مخزن (شیر ۲) مستقیماً با نسبت ۱:۱ به تنظیم شیر کاهش فشار اضافه میشود.
دارای ساختار شناور خورشیدی است تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.

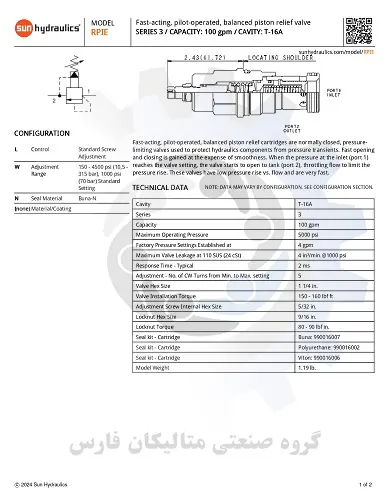

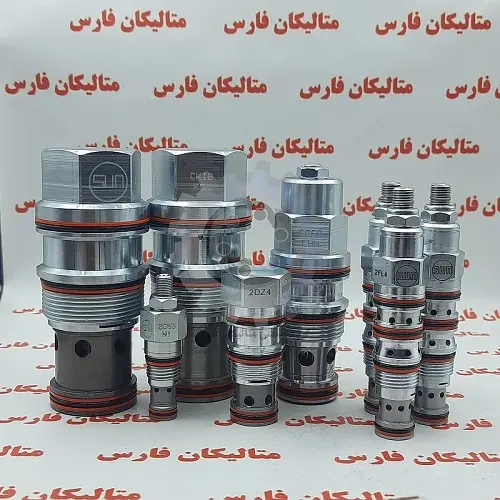

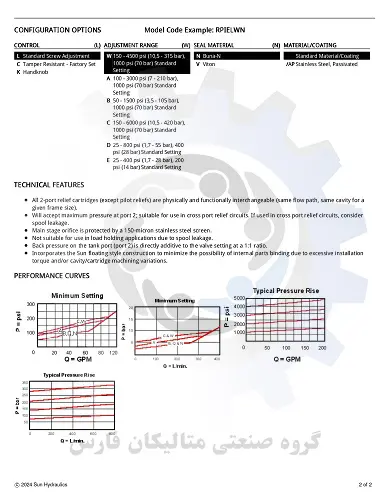

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RPIE LWN

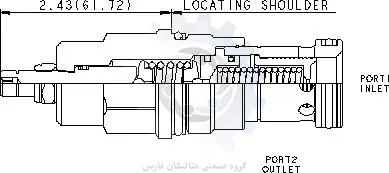

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RPIE LWN براساس کد فنی حفره T-16A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 - 160 پوند بر فوت می باشد.
ب: ابعاد شش گوش آچارخور ولو مدل RPIE LWN سایز 1 1/4 اینچ می باشد.
پ: دنده شیر کارتریج ولو سان مدل RPIE LWN سایز M36 می باشد.
- این شیر کارتریج مدل RPIE LWN ظرفیت 100 گالن بر دقیقه می باشد.
- همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
- تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.
- حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل RPIE LWN در حالت نصب مجدد تا 4 قطره در دقیقه نرمال خواهد بود.
- سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک ۱ ۱/۴ اینچ می باشد.
- سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز ۵/۳۲ اینچ می باشد.
- سایز مهره شش گوش نصب شده بروی این شیر ۹/۱۶ اینچ می باشد.
- گشتاور مهره بروی هد شیر برابر با ۸۰ - ۹۰ پوند بر اینچ می باشد.
- وزن کلی شیر کارتریج سان مدل RPIE LWN برابر با ۱.۱۹ پوند می باشد.

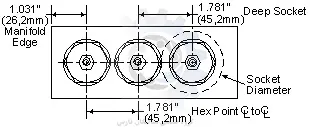

- اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری سه این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
- درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RPIE LWN با کدفنی بونا: ۹۹۰۰۱۶۰۰۷ قابل عرضه است.
- درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: ۹۹۰۰۱۶۰۰۲ قابل تامین است.
- درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RPIE LWN باکدفنی ۹۹۰۰۱۶۰۰۶ قابل ارائه است.
وزن : 0.54 کیلوگرم
