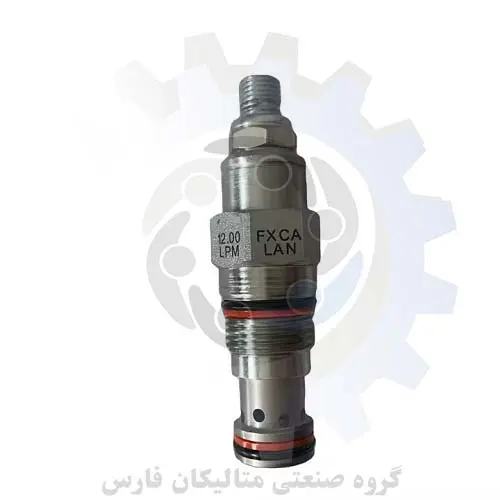

شیر کارتریج ولو مدل FXCA LAN

توضیحات کوتاه: کنترل‌های جریان با دهانه ثابت و جبران‌کننده فشار، تنظیم دقیق جریان را برای کاربردهای کنتور ورودی یا خروجی که ممکن است نوسانات فشار گسترده وجود داشته ب...

دانلود pdf ها:

کاتالوگ شیر هیدرولیک FXCA LAN.pdf

محصولات مرتبط :
metalicanfar_eita metalicanfar_rubika

کنترل‌های جریان با دهانه ثابت و جبران‌کننده فشار، تنظیم دقیق جریان را برای کاربردهای کنتور ورودی یا خروجی که ممکن است نوسانات فشار گسترده وجود داشته باشد، فراهم می‌کنند. تنظیم جریان توسط کاربر مشخص می شود و در کارخانه تنظیم می شود.

مشتری باید یک رتبه بندی جریان را مشخص کند. نرخ جریان تنظیم شده کارخانه در +/- 10٪ از تنظیم درخواستی است.

کارتریج های پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

همه کارتریج های کنترل جریان 2 پورت از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش کارتریج از سطح نصب ممکن است متفاوت باشد.

طراحی دهانه لبه تیز تغییرات جریان را به دلیل تغییرات ویسکوزیته به حداقل می رساند.

گزینه کنترل قابل تنظیم +/- 25٪ تغییر نسبت به جریان از پیش تنظیم شده کارخانه اسمی ایجاد می کند. تنظیم را در جهت عقربه های ساعت بچرخانید تا افزایش یابد.

شیر‌های کارتریج مقاوم در برابر خوردگی برای استفاده در محیط‌های خورنده در نظر گرفته شده‌اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل شناسایی می‌شوند. برای همه گزینه ها به بخش CONFIGURATION مراجعه کنید. برای جزئیات بیشتر، لطفا به صفحه مصالح ساختمانی که در زیر منابع فناوری قرار دارد مراجعه کنید.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل FXCA LAN

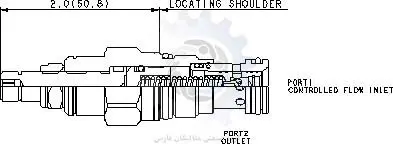

  1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل FXCA LAN  براساس کد فنی حفره T-13A می باشد که برابر با

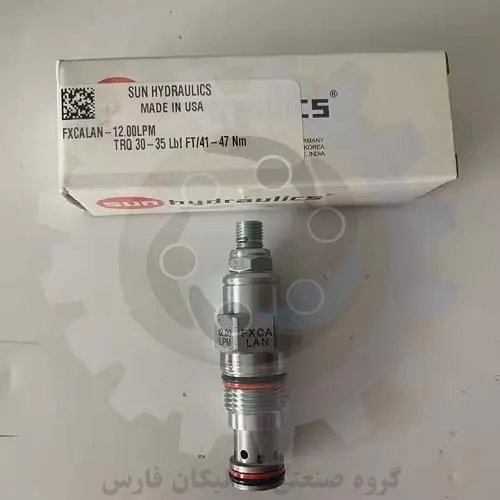

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد.

ب: ابعاد شش گوش آچارخور ولو مدل FXCA LAN سایز 7/8  اینچ می باشد.

پ: دنده شیر کارتیج ولو سان مدل FXCA LAN سایز M20 می باشد.

  1. این شیر کارتریج مدل FXCA LAN ظرفیت 6 گالن بر دقیقه می باشد.
  2. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
  3. سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک  7/8  اینچ می باشد.
  4. سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.
  5. سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.
  6. گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
  7. وزن کلی شیر کارتریج سان مدل FXCA LAN برابر با 0.31 پوند می باشد.

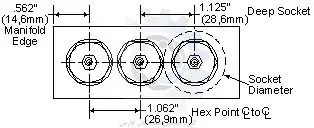

  1. اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.












  2.
  3.
  4.
  5.
  6.
  7.
  8.
  9.
  10.
  11.
  12.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

  1. درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل FXCA LAN با کدفنی بونا: 990010007 قابل عرضه است.
  2. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990010002 قابل تامین است.
  3. درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل FXCA LAN باکدفنی 990010006 قابل ارائه است.

وزن : 142.6 کیلوگرم
