شیر کارتریج ولو برند sun hydraulic مدل CSAZ XXN

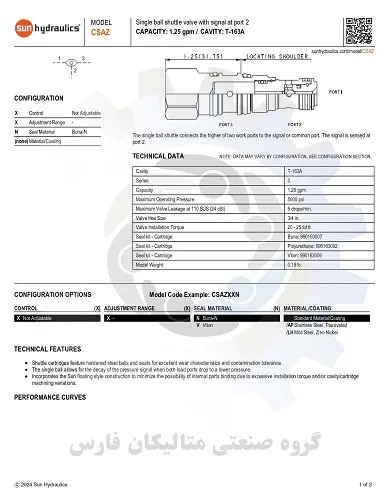

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CSAZ XXN

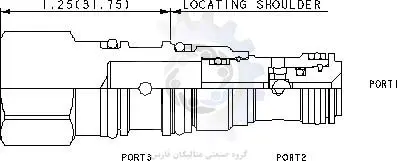

1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CSAZ XXN براساس کد فنی حفره T-163A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 20 - 25 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CSAZ XXN سایز 3/4 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CSAZ XXN سایز M16 می باشد

1. این شیر کارتریج مدل CSAZ XXN ظرفیت 1.25 گالن بر دقیقه می باشد

6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک  3/4 اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل CSAZ XXN برابر با 0.19 پوند می باشد.

1. اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری صفر این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

 درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CSAZ XXN با کدفنی بونا: 990163007 قابل عرضه است

 درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990163002 قابل تامین است

 درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CSAZ XXN باکدفنی 990163006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 87.4 کیلوگرم
