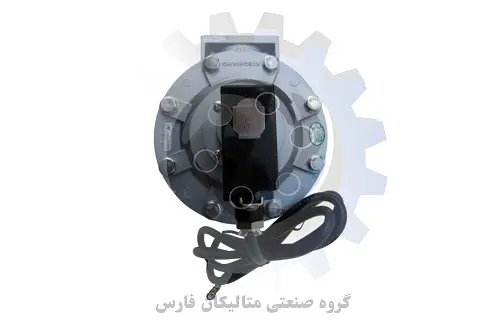

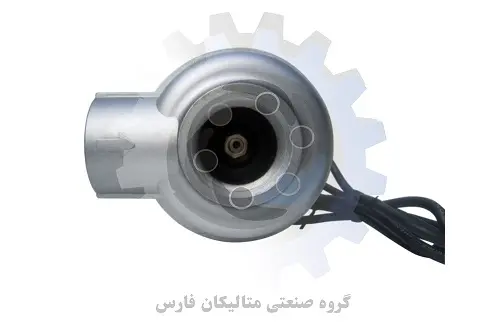

شیر پالس ضد انفجار
در دسترس بودن: موجود
توضیحات کوتاه: شیر پالس ضد انفجار Explosion proof Pulse Valve مدل DCF_F شیر پالس ضد انفجار DCF-F-00 (که از این به بعد شیر ضد انفجار نامیده می شود) بر اساس GB3836.1-2010 "Explosive Atmosphere Part 1: General Requirements for Equipment", GB3836.9-2006 "Electrical Explosivep" گاز محیطی قسمت 9" : نوع محفظه "m"، GB12476.1-2013 "تجهیزات الکتریکی برای محیط گرد و غبار قابل احتراق بخش 1: الزامات عمومی"، GB12476.6-2010 "تجهیزات الکتریکی برای محیط احتراق بخش گرد و غبار: م...
شیر پالس ضد انفجار Explosion proof Pulse Valve مدل DCF_F شیر پالس ضد انفجار DCF-F-00 (که از این به بعد شیر ضد انفجار نامیده می شود) بر اساس GB3836.1-2010 "Explosive Atmosphere Part 1: General Requirements for Equipment", GB3836.9-2006 "Electrical Explosivep" گاز محیطی قسمت 9" : نوع محفظه "m"، GB12476.1-2013 "تجهیزات الکتریکی برای محیط گرد و غبار قابل احتراق بخش 1: الزامات عمومی"، GB12476.6-2010 "تجهیزات الکتریکی برای محیط احتراق بخش گرد و غبار: محیط احتراق بخش 6vi: نوع "mD"، ساخته شده در ساختار محصور شده یا نوع اشتعال ضد گرد و غبار، علامت ضد انفجار آن Ex mb II C T4 Gb/Ex mD 21 T130 ℃ است، مناسب برای وجود کارخانه یا وجود احتمالی کلاس II، گروه T1~ T4 گاز، بخار و هوا قابل اشتعال برای تشکیل منطقه خطر انفجار 1 یا 2 مکان یا گرد و غبار قابل احتراق یک محیط منطقه نوع 20 مخلوط شده است. این محصول بازرسی مرکز ملی نظارت و بازرسی کیفیت محصولات ضد انفجار برق را گذرانده و گواهی ضد انفجار را اخذ کرده است.
اصل کار شیر پالس ضد انفجار مدل DCF_F: شیر پالس ضد انفجار از یک دستگاه کنترل پیلوت الکترومغناطیسی ضد انفجار، یک دیافراگم و یک بدنه شیر ضد انفجار تشکیل شده است. مساحت حفره پشتی دیافراگم شیر بزرگتر از حفره شیر است. حفره جلویی. تحت تأثیر اختلاف فشار، دیافراگم در وضعیت بسته قرار می گیرد. سیگنال الکتریکی ورودی ابزار کنترل الکتریکی، دستگاه کنترل پیلوت الکترومغناطیسی ضد انفجار پس از دریافت ستون متحرک مکش سیگنال، سوراخ تخلیه را باز کنید، گاز فشار پس از حفره دیافراگم به سرعت تخلیه می شود، گاز فشار قبل از حفره دیافراگم دیافراگم را بلند می کند، باز می شود کانال، دریچه پالس ولو برای دمیدن. هنگامی که سیگنال پالس الکتریکی ناپدید می شود، دستگاه کنترل پیلوت الکترومغناطیسی ضد انفجار بلافاصله تنظیم مجدد می شود، ستون متحرک سوراخ تخلیه را می بندد، فشار گاز در حفره پشتی دیافراگم و نیروی فنر باعث می شود دیافراگم بسته شود، و دمیدن سوراخ میرایی روی دیافراگم، هنگامی که ستون متحرک سر پیلوت بلند می شود، تخلیه فشار گاز، نقش میرایی جریان هوا را بازی می کند، هنگامی که سوراخ تخلیه بسته می شود، گاز فشار به سرعت به محفظه پشتی پر می شود، دیافراگم کانال را می بندد، متوقف می شود.
دمیدن مشخصات مدل Explosion-proof Pulse Valve: نوع مدل شیر ضد انفجار مشخصات قطر اسمی(mm) شیر پالس ضد انفجار زاویه راست نوع DCF-F-Z نوع DCF-F-2L-B DCF-F-2L-B 3/4 اینچ 20 DCF-F-Z-20 3/4 اینچ 20 DCF-F-Z-25 1 اینچ 25 DCF-F-Z-40S 1½ اینچ 40 DCF-F-Z-50S 2″ 50 DCF-F-Z-62S 2½ اینچ 62 DCF-F-Z-76S 3 اینچ 76 شیر پالس ضد انفجار مهره فشرده نوع DCF-F-ZM DCF-F-ZM-20 3/4 20 DCF-F-ZM-25 1 اینچ 25 DCF-F-ZM-40S 1½ اینچ 40 شیر پالس ضد انفجار غوطه ور مدل DCF_F شیر پالس ضد انفجار نوع DCF-F-Y DCF-F-Y-25 DCF-F-Y-40S DCF-F-Y-50S 2″ 50 DCF-F-Y-62S DCF-F-Y-76S DCF-F-Y-102S شرایط کار شیر پالس ضد انفجار :Explosion proof Pulse Valve 1. ارتفاع از 1000 متر تجاوز نمی کند. 2. دمای محیط 20℃~+40℃; 3. رطوبت نسبی محیط اطراف بیش از 95 درصد (+25 درجه سانتیگراد) نباشد. 4. یک منطقه 1 یا منطقه 2 وجود دارد که در آن یک مخلوط انفجاری از مخلوط کردن گاز قابل احتراق، بخار و هوای گروه II، گروه t1~t4 یا در محیط منطقه 20 از غبار قابل احتراق نوع a تشکیل شده است. 5. در محیط های گاز یا بخار که عایق را از بین نمی برند. 6. جایی که هیچ تکان و لرزش قابل توجهی وجود ندارد. 7. کجا از چکه کردن جلوگیری کنیم.
شیر پالس ضد انفجار Explosion proof Pulse Valve
شیر پالس ضد انفجار DCF-F-00 (که از این به بعد شیر ضد انفجار نامیده می شود) بر اساس GB3836.1-2010 "Explosive Atmosphere Part 1: General Requirements for Equipment", GB3836.9-2006 "Electrical Explosivep" گاز محیطی قسمت 9" : نوع محفظه "m"، GB12476.1-2013 "تجهیزات الکتریکی برای محیط گرد و غبار قابل احتراق بخش 1: الزامات عمومی"، GB12476.6-2010 "تجهیزات الکتریکی برای محیط احتراق بخش گرد و غبار: محیط احتراق بخش 6vi: نوع "mD"، ساخته شده در ساختار محصور شده یا نوع اشتعال ضد گرد و غبار، علامت ضد انفجار آن Ex mb II C T4 Gb/Ex mD 21 T130 ℃ است، مناسب برای وجود کارخانه یا وجود احتمالی کلاس II، گروه T1~ T4 گاز، بخار و هوا قابل اشتعال برای تشکیل منطقه خطر انفجار 1 یا 2 مکان یا گرد و غبار قابل احتراق یک محیط منطقه نوع 20 مخلوط شده است. این محصول بازرسی مرکز ملی نظارت و بازرسی کیفیت محصولات ضد انفجار برق را گذرانده و گواهی ضد انفجار را اخذ کرده است.
اصل کار شیر پالس ضد انفجار:
شیر پالس ضد انفجار از یک دستگاه کنترل پیلوت الکترومغناطیسی ضد انفجار، یک دیافراگم و یک بدنه شیر ضد انفجار تشکیل شده است. مساحت حفره پشتی دیافراگم شیر بزرگتر از حفره شیر است. حفره جلویی. تحت تأثیر اختلاف فشار، دیافراگم در وضعیت بسته قرار می گیرد.
سیگنال الکتریکی ورودی ابزار کنترل الکتریکی، دستگاه کنترل پیلوت الکترومغناطیسی ضد انفجار پس از دریافت ستون متحرک مکش سیگنال، سوراخ تخلیه را باز کنید، گاز فشار پس از حفره دیافراگم به سرعت تخلیه می شود، گاز فشار قبل از حفره دیافراگم دیافراگم را بلند می کند، باز می شود کانال، دریچه پالس برای دمیدن.
هنگامی که سیگنال پالس الکتریکی ناپدید می شود، دستگاه کنترل پیلوت الکترومغناطیسی ضد انفجار بلافاصله تنظیم مجدد می شود، ستون متحرک سوراخ تخلیه را می بندد، فشار گاز در حفره پشتی دیافراگم و نیروی فنر باعث می شود دیافراگم بسته شود، و دمیدن سوراخ میرایی روی دیافراگم، هنگامی که ستون متحرک سر پیلوت بلند می شود، تخلیه فشار گاز، نقش میرایی جریان هوا را بازی می کند، هنگامی که سوراخ تخلیه بسته می شود، گاز فشار به سرعت به محفظه پشتی پر می شود، دیافراگم کانال را می بندد، متوقف می شود. دمیدن

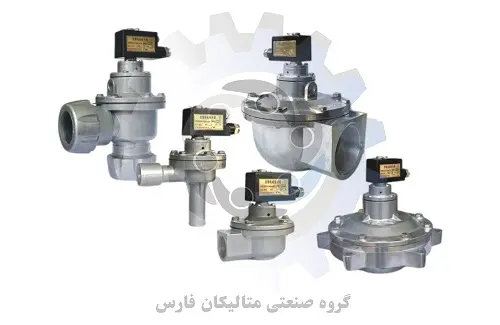

مشخصات مدل Explosion-proof Pulse Valve:
نوع مدل شیر ضد انفجار مشخصات قطر اسمی(mm)
شیر پالس ضد انفجار زاویه راست
نوع DCF-F-Z
نوع DCF-F-2L-B
DCF-F-2L-B 3/4 اینچ 20
DCF-F-Z-20 3/4 اینچ 20
DCF-F-Z-25 1 اینچ 25
DCF-F-Z-40S 1½ اینچ 40
DCF-F-Z-50S 2″ 50
DCF-F-Z-62S 2½ اینچ 62
DCF-F-Z-76S 3 اینچ 76
شیر دیافراگی با برندهای زیر قابل عرضه می باشد:
1.شیر پالس ولو graco
2. شیر دیافراگی versa matic
3.شیر دیافراگمی goyen
4. شیر دیافراگمی bsk
5. پالس ولو wilden
6.شیر دیافراگمی way
7.شیر دیافراگمی یونیدی uni d
8.شیر دیافراگمی ALMATEC
9.شیر دیافراگمی ARO
10.شیر دیافراگمی YAMADA
11.شیر دیافراگمی SKYLINE
12.شیر دیافراگمی BLAGDON
13. شیر دیافراگمی پالس
14. شیر دیافراگمی METERING PUMPS
15. شیر دیافراگمی SANDPIPER
16. شیر دیافراگمی EMC
17.شیر دیافراگمیPSC
18.شیر دیافراگمی TORK
19.شیر دیافراگمی TERMIC
20.شیر دیافراگمی MECAIR
شیر پالس ضد انفجار مهره فشرده
نوع DCF-F-ZM
DCF-F-ZM-20 3/4 20
DCF-F-ZM-25 1 اینچ 25
DCF-F-ZM-40S 1½ اینچ 40
شیر پالس ضد انفجار غوطه ور
شیر پالس ضد انفجار نوع DCF-F-Y
DCF-F-Y-25
DCF-F-Y-40S
DCF-F-Y-50S 2″ 50
DCF-F-Y-62S
DCF-F-Y-76S
DCF-F-Y-102S
شرایط کار شیر پالس ضد انفجار :Explosion proof Pulse Valve
1. ارتفاع از 1000 متر تجاوز نمی کند.
2. دمای محیط 20℃~+40℃;
3. رطوبت نسبی محیط اطراف بیش از 95 درصد (+25 درجه سانتیگراد) نباشد.
4. یک منطقه 1 یا منطقه 2 وجود دارد که در آن یک مخلوط انفجاری از مخلوط کردن گاز قابل احتراق، بخار و هوای گروه II، گروه t1~t4 یا در محیط منطقه 20 از غبار قابل احتراق نوع a تشکیل شده است.
5. در محیط های گاز یا بخار که عایق را از بین نمی برند.
6. جایی که هیچ تکان و لرزش قابل توجهی وجود ندارد.
7. کجا از چکه کردن جلوگیری کنیم.
