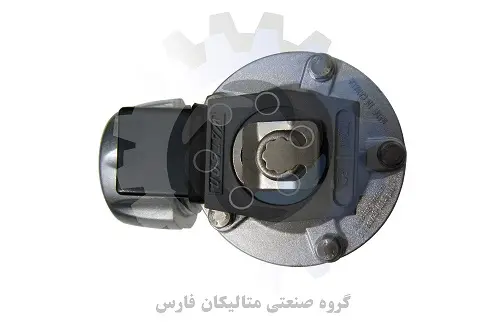

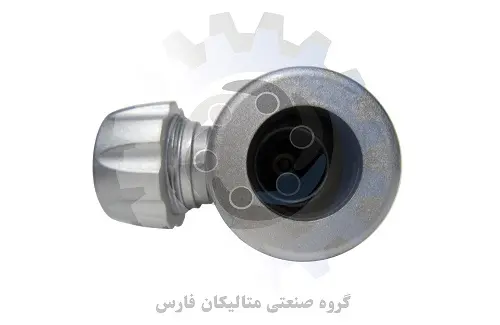

توضیحات کوتاه: شیر پالس مهره فشاری Compression Nut Pulse Valve مدل DCF_F_ZM شیر پالس زاویه راست نوع TD، شیر به لوله گاز متصل می شود و توسط مهره ای که حلقه آب بندی را فشار می د...
دانلود pdf ها:
شیر پالس مهره فشاری Compression Nut Pulse Valve مدل DCF_F_ZM شیر پالس زاویه راست نوع TD، شیر به لوله گاز متصل می شود و توسط مهره ای که حلقه آب بندی را فشار می دهد مهر و موم می شود. هنگامی که شیر پالس پاشیده می شود، به دلیل فشار و تاثیر اینرسی جریان هوای فشرده، ورودی قسمت اتصال شیر پالس به راحتی شل می شود و می افتد.ساختار نصب با یک حلقه فولادی الاستیک برای قرارگیری در قسمت اتصال مهره فشاری ارائه شده است که می تواند به طور کامل از شل شدن و جدا شدن شیر پالس در اثر ضربه اینرسی جلوگیری کند. در طول تزریق، و با دقت از موقعیت نصب اطمینان حاصل کنید. اصل کار شیر پالس مهره فشاری وارداتی WATSON کانادا: شیر پالس مدل DCF_F_ZM از یک سر پیلوت الکترومغناطیسی، یک دیافراگم و یک بدنه شیر تشکیل شده است که به دلیل اختلاف فشار، دیافراگم در حالت بسته است. سیگنال الکتریکی را وارد کنید تا آرمیچر الکترومغناطیسی به داخل بکشد، سوراخ فشار را باز کنید، گاز فشار در حفره بالایی به سرعت تخلیه می شود، گاز فشار در حفره پایین دیافراگم را بلند می کند تا کانال باز شود، و دریچه پالس باز می شود. سمپاشی هنگامی که سیگنال پالس الکتریکی ناپدید می شود، فنر سر پیلوت الکترومغناطیسی باعث می شود که آرمیچر بلافاصله تنظیم مجدد شود تا سوراخ کاهش فشار بسته شود، فشار گاز در حفره بالایی و نیروی فنر باعث می شود دیافراگم کانال را ببندد. و دریچه بسته می شود تا دمیدن متوقف شود. سوراخ دریچه گاز روی دیافراگم نقش دریچه گاز را ایفا می کند که وقتی آرمیچر بلند می شود تا فشار را کاهش دهد. هنگامی که سوراخ فشار فشار بسته می شود، گاز فشار به سرعت حفره بالایی را پر می کند، به طوری که دیافراگم کانال را می بندد و دریچه بسته می شود. برای توقف دمیدن. پارامترهای شیر پالس مهره فشاری مدل DCF_F_ZM: 1. مشخصات شیر پالس مهره فشاری WATSON: مدل شیر پالس اتصال قطر بیرونی غواصی (mm) مشخصات شیر پالس WPS-CA/TD25 φ34 1اینچ WPS-CA/TD40 φ48 1 1/2اینچ پارامترهای فنی Compression Nut Pulse Valve: فشار کاری 2~6bar محیط کار هوای تمیز ولتاژ کاری DC24V، AC220V/50Hz~AC240V/60Hz سطح حفاظت IP65 محیط کاربرد دمای دیافراگم -40 درجه سانتیگراد تا 120 درجه سانتیگراد، رطوبت نسبی هوا بیش از 85٪
شیر پالس زاویه راست نوع TD، شیر به لوله گاز متصل می شود و توسط مهره ای که حلقه آب بندی را فشار می دهد مهر و موم می شود. هنگامی که شیر پالس پاشیده می شود، به دلیل فشار و تاثیر اینرسی جریان هوای فشرده، ورودی قسمت اتصال شیر پالس به راحتی شل می شود و می افتد.ساختار نصب با یک حلقه فولادی الاستیک برای قرارگیری در قسمت اتصال مهره فشاری ارائه شده است که می تواند به طور کامل از شل شدن و جدا شدن شیر پالس در اثر ضربه اینرسی جلوگیری کند. در طول تزریق، و با دقت از موقعیت نصب اطمینان حاصل کنید.
شیر پالس از یک سر پیلوت الکترومغناطیسی، یک دیافراگم و یک بدنه شیر تشکیل شده است که به دلیل اختلاف فشار، دیافراگم در حالت بسته است.
سیگنال الکتریکی را وارد کنید تا آرمیچر الکترومغناطیسی به داخل بکشد، سوراخ فشار را باز کنید، گاز فشار در حفره بالایی به سرعت تخلیه می شود، گاز فشار در حفره پایین دیافراگم را بلند می کند تا کانال باز شود، و دریچه پالس باز می شود. سمپاشی
هنگامی که سیگنال پالس الکتریکی ناپدید می شود، فنر سر پیلوت الکترومغناطیسی باعث می شود که آرمیچر بلافاصله تنظیم مجدد شود تا سوراخ کاهش فشار بسته شود، فشار گاز در حفره بالایی و نیروی فنر باعث می شود دیافراگم کانال را ببندد.
و دریچه بسته می شود تا دمیدن متوقف شود.
سوراخ دریچه گاز روی دیافراگم نقش دریچه گاز را ایفا می کند که وقتی آرمیچر بلند می شود تا فشار را کاهش دهد. هنگامی که سوراخ فشار فشار بسته می شود، گاز فشار به سرعت حفره بالایی را پر می کند، به طوری که دیافراگم کانال را می بندد و دریچه بسته می شود. برای توقف دمیدن.
پارامترهای شیر پالس مهره فشاری:
1. مشخصات شیر پالس مهره فشاری WATSON:
مدل شیر پالس اتصال قطر بیرونی غواصی (mm) مشخصات شیر پالس
WPS-CA/TD25 φ34 1اینچ
WPS-CA/TD40 φ48 1 1/2اینچ
شیر دیافراگی با برندهای زیر قابل عرضه می باشد:
1.شیر پالس ولو graco
2. شیر دیافراگی versa matic
3.شیر دیافراگمی goyen
4. شیر دیافراگمی bsk
5. پالس ولو wilden
6.شیر دیافراگمی way
7.شیر دیافراگمی یونیدی uni d
8.شیر دیافراگمی ALMATEC
9.شیر دیافراگمی ARO
10.شیر دیافراگمی YAMADA
11.شیر دیافراگمی SKYLINE
12.شیر دیافراگمی BLAGDON
13. شیر دیافراگمی پالس
14. شیر دیافراگمی METERING PUMPS
15. شیر دیافراگمی SANDPIPER
16. شیر دیافراگمی EMC
17.شیر دیافراگمیPSC
18.شیر دیافراگمی TORK
19.شیر دیافراگمی TERMIC
20.شیر دیافراگمی MECAIR
پارامترهای فنی Compression Nut Pulse Valve:
فشار کاری 2~6bar
محیط کار هوای تمیز
ولتاژ کاری DC24V، AC220V/50Hz~AC240V/60Hz
سطح حفاظت IP65
محیط کاربرد دمای دیافراگم -40 درجه سانتیگراد تا 120 درجه سانتیگراد، رطوبت نسبی هوا بیش از 85٪
