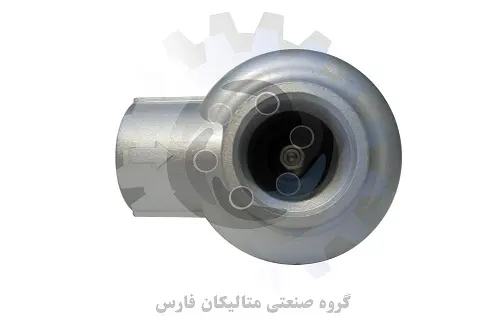

شیر بگ فیلتر و بگ هوس

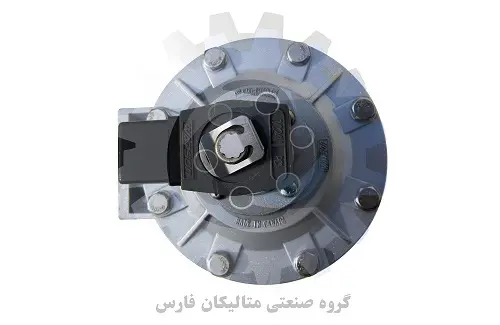

شیر دیافراگمی زاویه راست Right Angle Pulse Valve

زاویه بین ورودی و خروجی شیر پالس نوع Z 90 درجه است، می توان از آن برای ترکیب با کانکتور (در دیواره بدنه تخلیه)، جعبه توزیع هوا و اتصال انعطاف پذیر ویژه استفاده کرد و برای نصب، بهره برداری و نگهداری بسیار راحت خواهد بود. زمانی که انتخاب ترکیب منطقی باشد.

ویژگی های ساختاری شیر پالس زاویه راست:

شیر پالس زاویه راست نوع DCF-Z، سوراخ های اتصال ورودی و خروجی ساختار موضوع لوله اینچی است.

دریچه پالس زاویه راست نوع DCF-Z بهبود یافته حجم محفظه اگزوز شیر پالس را افزایش می دهد؛ مواد رسانای مغناطیسی شیر پالس زاویه راست بهبود یافته است؛ ساختار و مواد دیافراگم و فنر فشار بهبود یافته است. به طوری که دریچه پالس با زاویه راست افزایش حجم خروجی شیر پالس باعث بهبود شدت القای مغناطیسی و حساسیت شیر ​​پالس، بهبود قابلیت اطمینان و پایداری عملکرد شیر پالس و افزایش عمر مفید شیر پالس می شود. دریچه پالس

اصل کار شیر دیافراگمی زاویه راست:

شیر پالس زاویه راست از یک سر پیلوت الکترومغناطیسی، یک دیافراگم و یک بدنه شیر تشکیل شده است. مساحت حفره عقب دیافراگم بزرگتر از حفره جلو است و نیروی فشار هوا نیز زیاد است. ، به طوری که دیافراگم در حالت بسته باشد.

ابزار کنترل الکتریکی یک سیگنال الکتریکی را وارد می کند، به طوری که سر پیلوت الکترومغناطیسی در ستون متحرک مکیده، سوراخ تخلیه را باز می کند، گاز فشار در محفظه عقب دیافراگم به سرعت تخلیه می شود و گاز فشار در محفظه جلوی دیافراگم. دیافراگم دیافراگم را بلند می کند، کانال را باز می کند و دریچه پالس شروع به دمیدن می کند.

سیگنال پالس الکتریکی دریچه پالس زاویه راست ناپدید می شود، فنر سر پیلوت الکترومغناطیسی باعث می شود که ستون متحرک بلافاصله تنظیم مجدد شود تا سوراخ باز شود، فشار گاز در حفره پشتی دیافراگم و نیروی فنر باعث بسته شدن دیافراگم می شود. کانال و شیر پالس الکترومغناطیسی دمیدن متوقف می شود.

سوراخ میرایی روی دیافراگم نقش میرایی جریان هوا را ایفا می کند زمانی که ستون متحرک سر پیلوت فشار گاز را بالا می برد تا تخلیه شود.وقتی سوراخ تخلیه بسته می شود، گاز فشار به سرعت در حفره پشتی پر می شود، به طوری که دیافراگم فشار گاز را بالا می برد. کانال را می بندد و می ایستد.

پارامترهای فنی Right Angle Pulse Valve:

دسته فناوری پارامترهای مرتبط

فشار کاری 0.4 ~ 0.6Mpa

محیط کار هوای تمیز

ولتاژDC24V (AC220V/50Hz)

فعلی 1.25A (0.5A)

سطح حفاظت IP65

محیط کاربرد

دیافراگم در دمای معمولی -10℃~55℃

رطوبت نسبی هوا از 85% تجاوز نکند.

عمر دیافراگم حدود 1 میلیون بار

شیر دیافراگی با برندهای زیر قابل عرضه می باشد:
1.شیر پالس ولو graco
2. شیر دیافراگی versa matic
3.شیر دیافراگمی goyen
4. شیر دیافراگمی bsk
5. پالس ولو wilden
6.شیر دیافراگمی way
7.شیر دیافراگمی یونیدی uni d
8.شیر دیافراگمی ALMATEC
9.شیر دیافراگمی ARO
10.شیر دیافراگمی YAMADA
11.شیر دیافراگمی SKYLINE
12.شیر دیافراگمی BLAGDON
13. شیر دیافراگمی پالس
14. شیر دیافراگمی METERING PUMPS
15. شیر دیافراگمی SANDPIPER
16. شیر دیافراگمی EMC
17.شیر دیافراگمیPSC
18.شیر دیافراگمی TORK
19.شیر دیافراگمی TERMIC
20.شیر دیافراگمی MECAIR

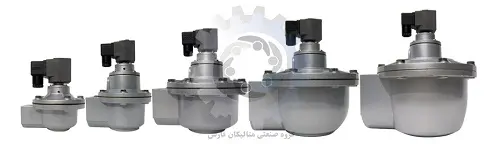

پارامترهای محصول شیر دیافراگمی زاویه راست Right Angle Pulse Valve:

شیر Z مدل Z مشخصات شیر ​​ورودی و خروجی بدنه سوپاپ دیافراگم اندازه استاندارد

قطر اسمی (mm) رزوه اتصال (اینچ)

شیر دیافراگمی DCF-Z-20   3/4اینچ

 20 G3/4 اینچ دیافراگم تک

شیر پالس DCF-Z-25   1اینچ

 25 G1 اینچ دیافراگم تک

شیر برقی DCF-Z-40S   1½″اینچ

 40 G1½″ دیافراگم دوبل

شیر دیافراگمی برقیDCF-Z-50S   2اینچ

 50 G2 دیافراگم دوگانه

شیر برقی پالس DCF-Z-62S   2½″اینچ

 62 G2½″ دیافراگم دوتایی

شیر دیافراگمی DCF-Z-76S   3اینچ

 76 G2½ اینچ دیافراگم دوتایی

به منظور مشاهده‌ی محصولات بیشتر، لطفاً به لینک زیر مراجعه نمایید.
