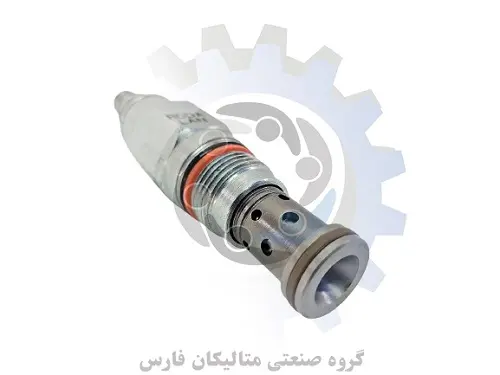

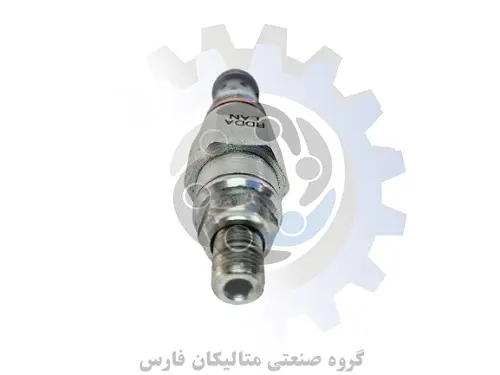

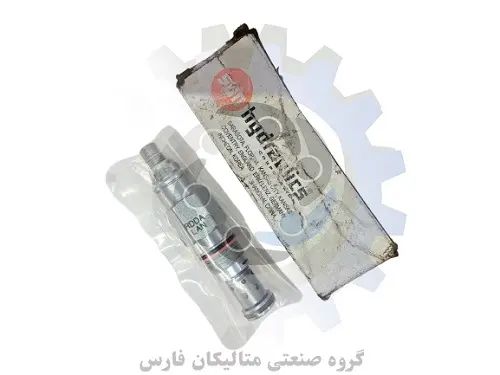

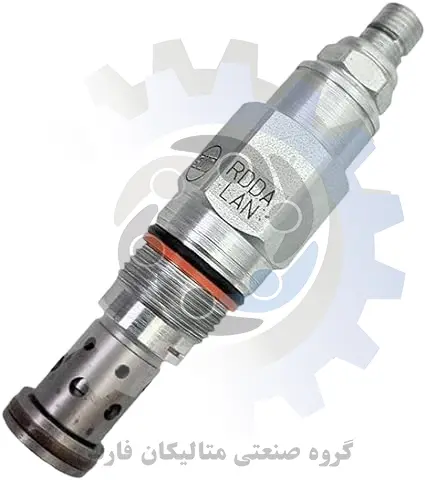

شیرهای کاهش فشار sun hydraulic مدل RDDA LAN
در دسترس بودن: موجود
توضیحات کوتاه: کارتریجهای کمککننده مستقیم sun hydraulic مدل RDDA LAN معمولاً شیرهای بسته و محدودکننده فشار هستند که برای محافظت از اجزای هیدرولیک در برابر فشار گذرا استفاده میشوند. هنگامی که فشار در ورودی (درگاه 1) به تنظیم سوپاپ می رسد، شیر شروع به باز شدن به مخزن (درگاه 2) می کند و جریان را کاهش می دهد تا افزایش فشار را محدود کند. این شیرها صاف و بیصدا، اساساً نشتی صفر، مقاوم در برابر کثیفی، مقاوم در برابر لجنکشی و بسیار سریع هستند. • فشارشکن sun hydraulicحداکثر فش...
کارتریجهای کمککننده مستقیم sun hydraulic مدل RDDA LAN معمولاً شیرهای بسته و محدودکننده فشار هستند که برای محافظت از اجزای هیدرولیک در برابر فشار گذرا استفاده میشوند. هنگامی که فشار در ورودی (درگاه 1) به تنظیم سوپاپ می رسد، شیر شروع به باز شدن به مخزن (درگاه 2) می کند و جریان را کاهش می دهد تا افزایش فشار را محدود کند. این شیرها صاف و بیصدا، اساساً نشتی صفر، مقاوم در برابر کثیفی، مقاوم در برابر لجنکشی و بسیار سریع هستند.
• فشارشکن sun hydraulicحداکثر فشار را در پورت 2 می پذیرد. مناسب برای استفاده در مدارهای امداد پورت متقاطع.
• سیل کیت های روی پیچ تنظیم در معرض فشار سیستم قرار دارند، به این معنی که این شیر فقط زمانی قابل تنظیم است که فشار برداشته شود. روش تنظیم این است؛ تنظیمات را بررسی کنید، فشار را بردارید، شیر را تنظیم کنید، تنظیمات جدید را بررسی کنید.
• سوپاپ نسبتاً به دماهای مختلف روغن و آلودگی ناشی از روغن حساس نیست.
• یک محدوده فنری را انتخاب کنید که در آن تنظیم تخلیه کننده فشار مورد نظر تقریباً در محدوده متوسط تا زیاد بین حداقل و حداکثر فشار باشد تا از حداکثر تکرارپذیری شیر اطمینان حاصل شود.
• شیر کارتریج ولو برند sun hydraulicمناسب برای استفاده در برنامه های نگهداری بار.
• فشار برگشتی روی درگاه مخزن (درگاه 2) مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند.
• کارتریج های پیکربندی شده با سیل کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات می باشد. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به سیل کیت آسیب می رساند.
• فشار تست برای هر محدوده به شرح زیر است: محدوده A - 2000 psi (138 بار)، محدوده B - 1000 psi (69 بار)، محدوده C - 4000 psi (276 بار)، محدوده D - 800 psi (55 بار)، محدوده E - 400 psi (28 بار)، محدوده S - 150 psi (10 بار)، محدوده W - 3000 psi (207 بار).
• Reseat با 90% فشار ترک در تنظیم تست مطابقت دارد یا از آن فراتر می رود. تنظیمات کمتر از فشار تست ممکن است منجر به درصد پایینتر نشستن مجدد شود.
• همه کارتریج های امداد sun hydraulic 2 پورت (به جز نقش برجسته های پیلوت) از نظر فیزیکی و عملکردی قابل تعویض هستند (مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).
• دارای ساختار سبک شناور برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RDDA LAN

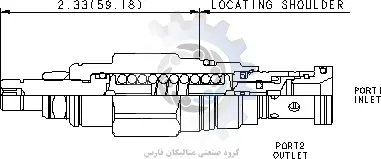

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RDDA LAN براساس کد فنی حفره T-10A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 20 – 25 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل RDDA LAN سایز 3/4 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل RDDA LAN سایز M16 می باشد
- این شیر کارتریج مدل RDDA LAN ظرفیت 25 گالن بر دقیقه می باشد
4. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.
5. تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.
6. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 10 قطره در دقیقه نرمال خواهد بود.
7 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
8 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.
9 . سایز مهره شش گوش نصب شده بروی این شیر 16/9 اینچ می باشد.
10 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
11 . وزن کلی شیر کارتریج سان مدل برابر با 0.37 پوند می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
12 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RDDA LAN با کدفنی بونا: 990310007 قابل عرضه است
13 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RDDA LAN باکدفنی 990310006 قابل ارائه است.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RDDA LAN
اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 1 این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
12 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RDDA LAN با کدفنی بونا: 990310007 قابل عرضه است
13 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RDDA LAN باکدفنی 990310006 قابل ارائه است.
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
وزن : 170.2 کیلوگرم
