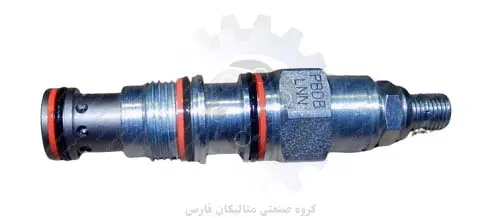

شیرهای کاهش فشار مدل PBDB-LNN

ویژگی های فنی شیرهای کاهش فشار مدل PBDB-LNN

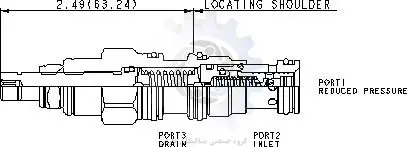

شیرهای کاهنده فشار که به صورت پایلوت کار می کنند، فشار اولیه بالا را در ورودی (درگاه 2) به فشار کاهش یافته ثابت در پورت 1 کاهش می دهند و به مدارهایی با فشارهای متعدد مورد نیاز می توانند با استفاده از یک پمپ واحد کار کنند.

• همه کارتریج های سه پورت کاهنده و کاهنده/تسکین دهنده فشار از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). هنگام کارتریج sun hydraulic در نظر گرفتن پیکربندی های نصب، گاهی اوقات توصیه می شود که از یک خط بازگشت با ظرفیت کامل (درگاه 3) با کارتریج های کاهنده/تسکین دهنده استفاده شود.

• کنترل های W و Y (در صورت وجود) را می توان با یا بدون تنظیم خاص مشخص کرد. هنگامی که هیچ تنظیم خاصی مشخص نشده است، شیر در تمام محدوده خود با استفاده از کنترل W یا Y قابل تنظیم است. هنگامی که یک تنظیم خاص مشخص می شود، این تنظیم حداکثر تنظیم شیر هیدرولیک کارتریج سان SUN را نشان می دهد.

• کارتریج های پیکربندی شده با مهر و موم EPDM برای استفاده در سیستم های دارای سیالات استر فسفات می باشد. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

• جریان معکوس کامل از کاهش فشار (درگاه 1) به ورودی (درگاه 2) ممکن است باعث بسته شدن قرقره اصلی شود. اگر جریان آزاد معکوس در مدار مورد نیاز است، در نظر بگیرید که یک شیر چک جداگانه به مدار اضافه کنید.

• اگر مصرف جریان پایلوت حیاتی است، ولو هیدرولیکی سان استفاده از شیرهای کاهش/تسکین مستقیم را در نظر بگیرید.

• دهانه مرحله اصلی توسط یک صفحه استیل ضد زنگ 150 میکرون محافظت می شود.

• حداکثر فشار ورودی توصیه شده توسط محدوده تنظیم تعیین می شود. محدوده های D، E، N و Q با حداکثر اختلاف psi 2000 (140 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های A، B و H با حداکثر تفاضل 3000 psi (210 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های C و W با فشار ورودی 5000 psi (350 بار) آزمایش می شوند.

• شیرهای پایلوت دارای ویژگی های فشار/جریان فوق العاده صاف، بسیار پایدار و پسماند پایینی هستند.

• فشار در پورت 3 مستقیماً به تنظیم شیر در نسبت 1:1 اضافه می کند و نباید از 5000 psi (350 بار) تجاوز کند.

• شیرهای کاهنده، کاهنده/تسکین دهنده که به صورت پایلوت کار می کنند طبیعتاً دریچه های سریع الاثر نیستند. برای پاسخ دینامیکی برتر، شیرهای عمل مستقیم را در نظر بگیرید.

• شیر کنترل فشار  Sun hydraulic مدل PBDB-LNN مقاوم در برابر خوردگی برای استفاده در محیط های خورنده در نظر گرفته شده اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل مشخص می شوند. برای همه گزینه ها به بخش CONFIGURATION مراجعه کنید. برای جزئیات بیشتر، لطفا به صفحه مصالح ساختمانی که در زیر منابع فناوری قرار دارد مراجعه کنید.

•  کانتربالانس سان دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
